Paso 4: El Software
El software necesario para ejecutar la herramienta de corte láser es afortunadamente libre y de código abierto a todos. A continuación se muestran enlaces a cada uno junto con la extensión de grabador de láser que se adjunta a este paso.
Software necesario:
- Inkscape (Para crear y convertir sus diseños)
- Con la extensión del grabador del Laser (adjunto)
- Remitente de G-code universal (v1.0.7)
- IDE de Arduino

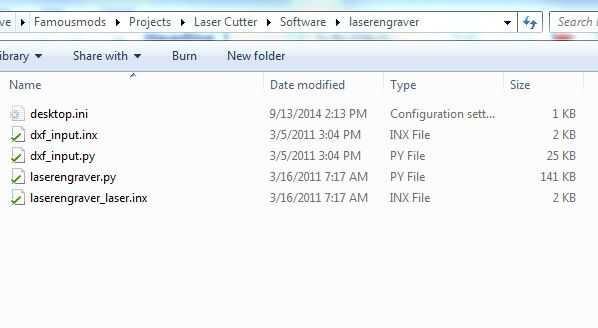

Para empezar a descargar todo el software requerido y ponerlo alguien no vas a perderles (una carpeta en mis documentos por ejemplo). Instalar Inkscape y luego extraer el archivo laserengraver.zip. Después de la laserengraver.zip ha extraído abre la carpeta y copiar todos los archivos dentro de C:\Program Files (x86) \Inkscape\share\extensions. Echa un vistazo a la imagen comentada anteriormente para más ayuda sobre los archivos a copiar. A continuación que desea instalar el IDE de Arduino y GRBL biblioteca (esto deben hacerse separado). Wont go en cómo instalar la librería de Arduino GRBL allí son un montón de tutoriales por ahí. Por último, extracto de UniversalGcodeSender-v1.0.7.zip en su propia carpeta. El remitente de código G Universal es el software que envía la información de diseño a Arduino. Después de extraer el archivo zip se encuentra un archivo llamado start-windows.bat, haga doble clic en este archivo para ejecutar el software.
- Configuración de Arduino GRBL: Lo primero es lo primero necesita cargar el código GRBL a Arduino. Esta es la parte fácil, abrir el IDE de Arduino haga clic en biblioteca de bosquejo/importación luego grbl seleccione en la parte inferior. Una larga lista de #include <> debe colocarse en su bosquejo ahora todo lo que tienes que hacer es compilar y subir. Para más información sobre importación y carga de la biblioteca por favor visite el enlace "Con la biblioteca GRBL" sobre viñetas software necesario. Después de que el código se ha subido al Arduino ahora debe configurar la configuración para que coincida con el cortador del laser. https://github.com/GRBL/GRBL/wiki/Configuring-GRBL-v0.9 Este enlace hace un gran trabajo de explicar lo que hace cada uno de la configuración y cómo configurarlos. http://Homepage.ntlworld.com/r.j.noble/ShapeOko/grblcalc/ Este enlace le ayudará a calcular los valores para cada uno de sus ajustes según los materiales que utiliza.
