Paso 2: Joule Thief para conducir los MOSFET
El voltaje de la batería debe ser similar a la tensión directa del LED. Para el UV, azul, verde, blanco, utilice 3.6V. Rojo/amarillo LED, utilice 2.4V. Si usas LEDs de infrarrojos, es posible estroboscópico con una sola celda si la tensión de paso es 1.7V o menos. Para agregar más LEDs, simplemente soldarlos juntos en paralelo.

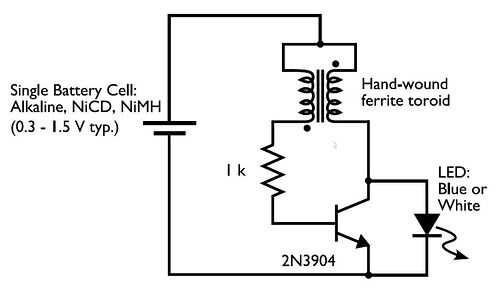

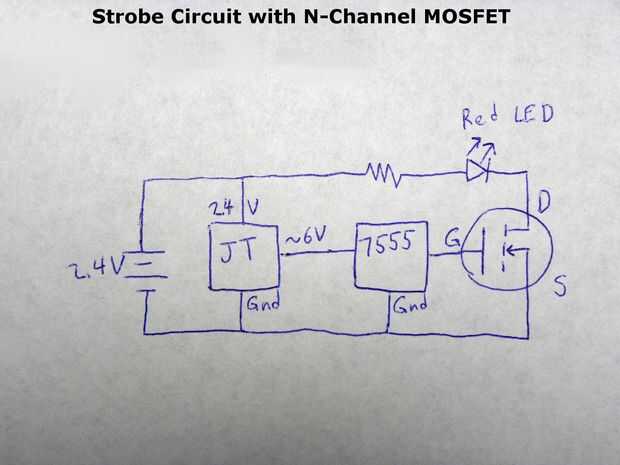

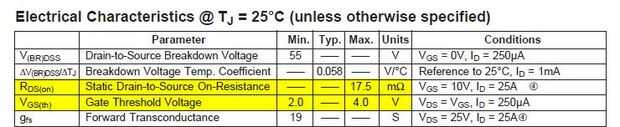

El circuito Joule Thief es famoso para alimentar un LED azul con 1, 5V pero también puede ser utilizado para activar el MOSFET de 4V que son fácil de encontrar. Comparado a los transistores de NPN/PNP, los MOSFETs no requieren mucha corriente para encender como que no amplificar corriente. También tienen una menor resistencia en el estado que significa que coche LEDs rojos en el brillo completo con 2.4V.

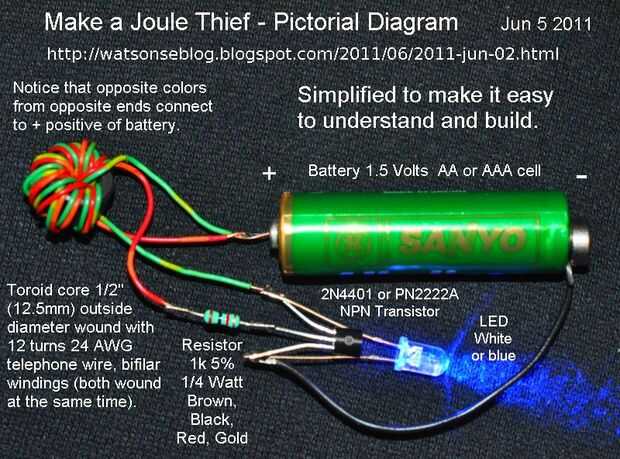

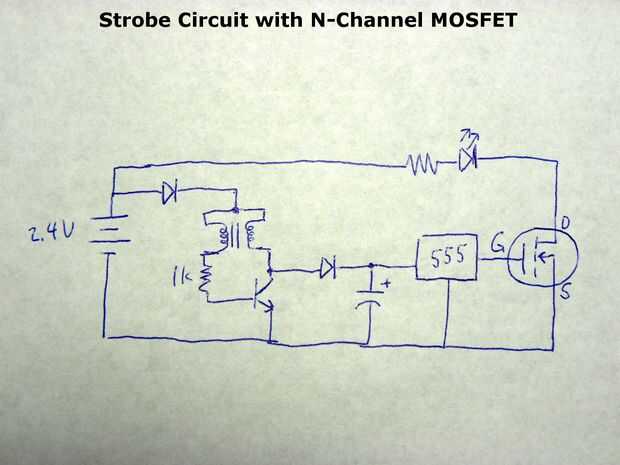

En el circuito Joule Thief, el LED se ha sustituido por un diodo y el condensador de 10 uF suaviza las ondas de tensión que se producen. Desde 2.4V es demasiado alto para el Joule Thief operar, debe utilizarse un diodo para soltar el exceso de tensión. Para voltajes más altos de la batería, utilice diodos más o un retroceso parcial. También he incluido un diagrama que muestra cómo al viento el grano del toroide. Deben trabajar tres turnos. El circuito Joule Thief y estroboscópico dibuja cerca de 45 mA en modo de espera.

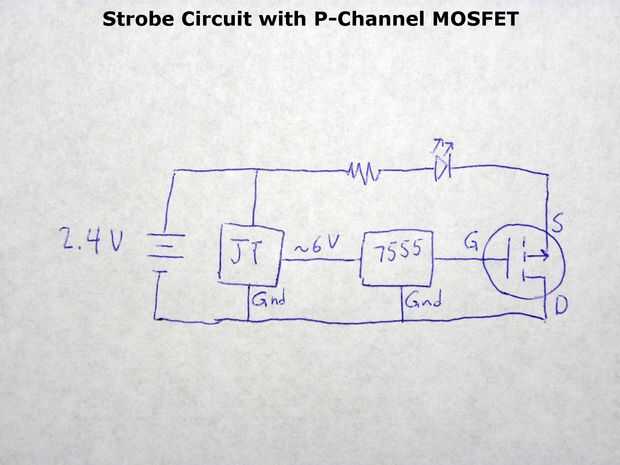

El circuito de luz estroboscópica debe utilizar componentes de baja corriente
Un temporizador 555 de baja potencia debe utilizarse aquí porque a mayor corriente, disminuye la tensión suministrada por el ladrón de Joule. Esto también significa que los transistores de NPN/PNP pueden no funcionar para que MOSFETs deben usarse.
ADVERTENCIA:
Asegúrese de que siempre hay una carga para el Joule Thief. Sin carga, la tensión del condensador puede cargarse demasiado y al girar en el circuito de luz estroboscópica, el temporizador 555 y un MOSFET pueden ser destruido. Si el condensador cobran demasiado, desconecte las baterías y corto el capacitor para descargarlo. Siempre es una buena idea para probar el voltaje con un multímetro.
