Paso 2: Construir y probar el circuito

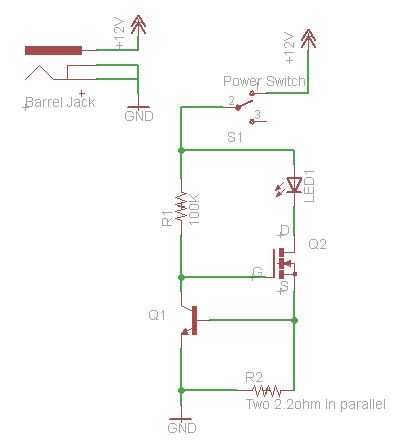

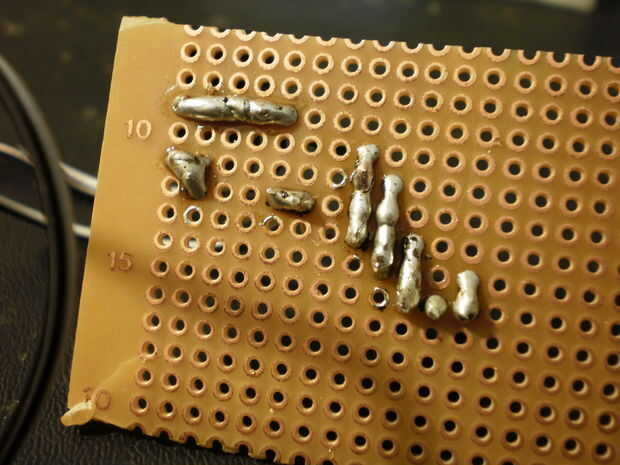

Estos LEDs son baratos, y queremos que dure mucho tiempo. Por lo tanto se implementa un circuito para protegerlas. El circuito sí es sentido común (bueno, de todos modos los ingenieros eléctricos) y fácil de entender. R2 es una resistencia de ajuste actual. Cuando el exceso de corriente pasa por Q2, R2 vuelve a dirigir la corriente para activar Q1, que luego se convierte a Q2. Para esta particular secuencia de LEDs, valor de R2 debe ser 1,25 ohms a 1/2 watt. Por desgracia, no hay ninguna resistencia en ese valor. Para acercarse, se colocan dos resistencias de 2,2 ohm en paralelo para obtener 1,1 ohms. Lo suficientemente cerca. Para más detalles sobre estos tipos de circuitos de control de LED y cómo calcularlos, consulte este Instructable. Dan proporciona una explicación detallada sobre su diseño y aplicación, así como algunas excelentes ideas para otros circuitos.

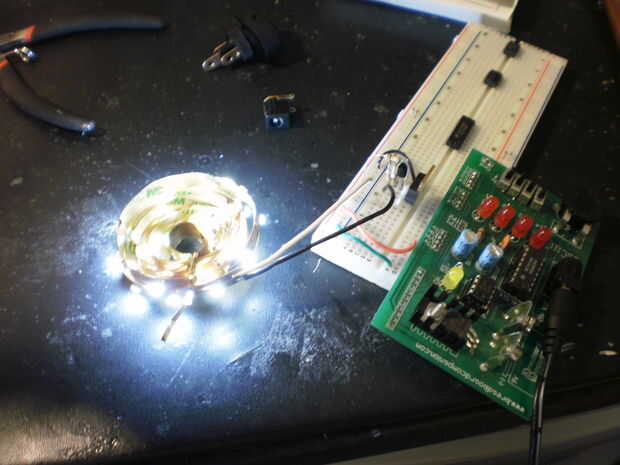

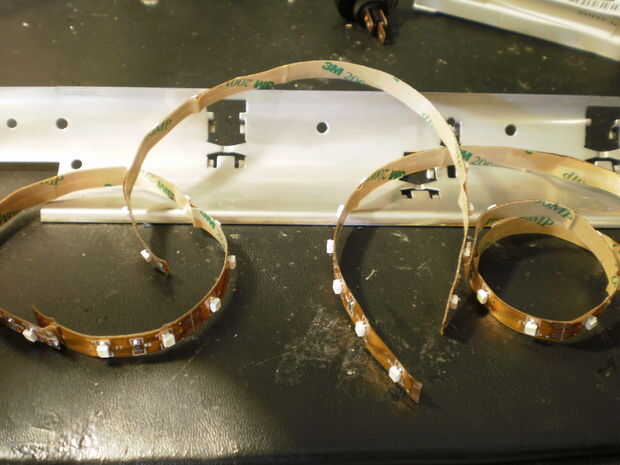

Una vez terminada la prueba, desconecte las puntas de la tira LED. No utilice calor prolongado porque la tira está hecha de plástico. A continuación, corte la tira de un metro en cuatro tiras iguales. Hay puntos de separación cada dos pulgadas que tienen lengüetas de cobre de la soldadura. La polaridad está marcada en cada punto de la separación, por lo que no se preocupe de realizar un seguimiento de. Después del corte, las lengüetas de la soldadura de la lata. Si no está familiarizado con lo que estañar es, significa aplicar una pequeña cantidad de soldadura a la superficie. Retire ahora la curva de cada tira doblando para que cada uno en posición plana y coloque las tiras de lado a lado. Cortar algunas piezas cortas de cable, tira de sus extremos y les lata. Utilice estos pedazos de alambre de soldar las tiras de LED detrás juntos como se ve en la última foto. Porque todo es estañado, soldadura extra no debería ser necesario. Asegúrese de que coincidan con la polaridad como se indica en las tiras.
