4,8 vatios lámpara Steampunk (6 / 7 paso)

Paso 6: Montaje Final

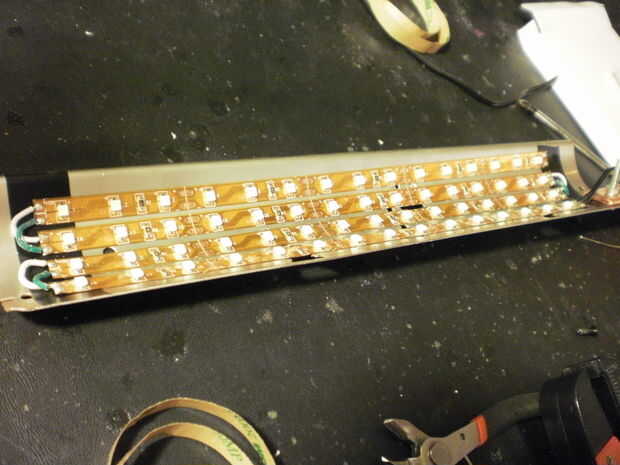

Pone la sombra boca abajo sobre su mesa. Alinee la matriz de LEDs en la sombra para que los dos extremos están cerca de la lengüeta de montaje en la sombra. Retire las cubiertas por el adhesivo en los LEDs y pegarlas a la la sombra. No olvide Presione firmemente arriba y abajo de la longitud de cada hilo para asegurar buena adherencia. Si usted sombra es de metal, asegúrese de levantar los extremos, aplicar corriente eléctrica a la sombra y poner las puntas hacia abajo. El calor de soldar los hilos juntos es probable que haya derretido el aislamiento de debajo, y una cortina de metal corta hacia fuera. Pone la sombra cerca del extremo de la tubería de cobre y soldar los cables a uno de los dos extremos sin usar de los hilos de LED. Usted puede ahora permanentemente perno de la sombra a la tubería de cobre.

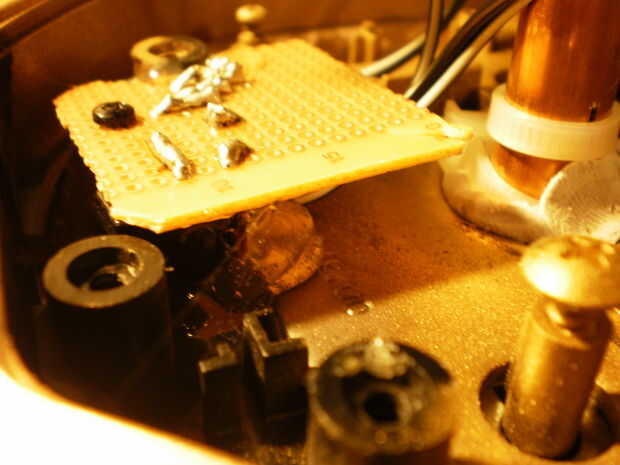

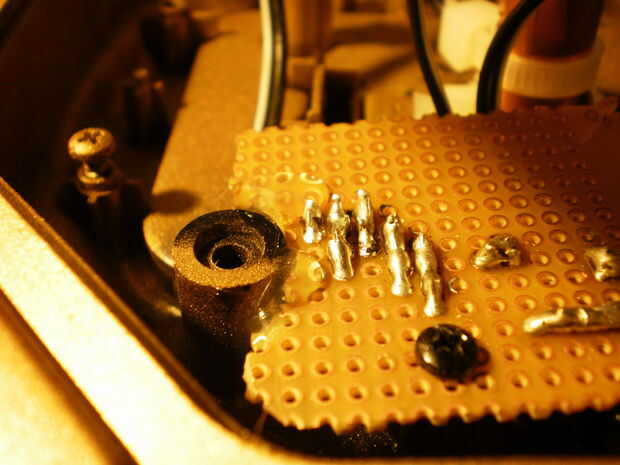

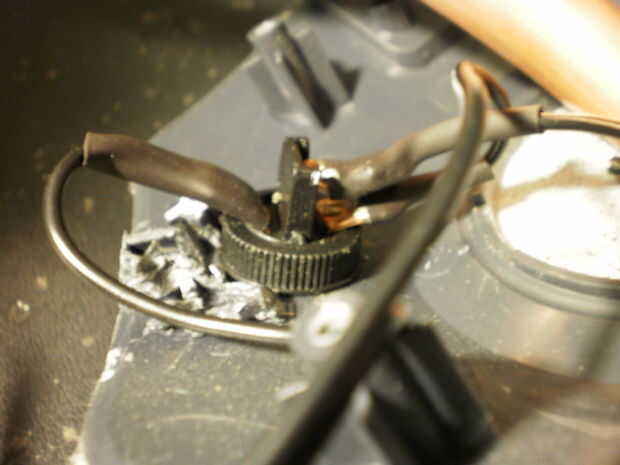

Si el tubo de cobre pasa por una tapa superior (como la mía), asegúrese de pasar antes de continuar. Monte el tubo de cobre a la base utilizando cualquier método que usted eligió. La razón de la ranura en el extremo de la tubería de cobre fue para permitir que la tubería que se comprimirá el poste en la base con ataduras de cremallera. Ver la imagen para ver lo que estoy hablando. Decidí aplicar algunas epoxi también para la buena medida. Monte el interruptor en la base y la lleva a la placa de la soldadura. Ahora soldar los cables que salen de la tubería de cobre de los LEDs en el PCB. Asegúrate de que tienes la polaridad correcta! Si tu conector de barril es caso montado, no olvide su conduce a la soldadura. Puesto que todo se suelda ahora, usted puede montar el PCB a la base. Para mí esto incluyó una cantidad ridícula de nuestro querido amigo caliente-pegamento.

Con todo conectado y montado, armar la base. Añadir a ningún extras doo-dads que quiere aumentar el aura de Steampunk de la lámpara y realizar cualquier retoques se siente necesario.
