Mi principal objetivo para este proyecto era para que sea barato y divertido. Usando 4 relés de automoción, un router wifi, ordenador de sobremesa, 2 recipientes, unos pequeños componentes eléctricos y por supuesto las luces de Navidad, usted puede syrncronize 4 canales de luces de Navidad por menos de $15.
DESCARGO DE RESPONSABILIDAD: LA ELECTRICIDAD ES PELIGROSA, YO NO SOY RESPONSABLE DE NADIE LESIONARSE POR ELECTROCUCIÓN EN LA FABRICACIÓN O USO DE ESTE PROYECTO, USAR BAJO SU PROPIO RIESGO.
Lista de materiales:
Computadora de escritorio (con puerto paralelo)
Cable de puerto paralelo
2 recipientes
4 relés de automoción
transformador de 12V
Placa de circuito impreso
4 transistores de 2N3904 NPN
de la soldadura
Luces de Navidad
Multímetro
Cable de extensión
Una caja o gabinete
Descargar Vixen - http://www.vixenlights.com/downloads.html
Descargar TightVNC - http://www.tightvnc.com/
encontrar aplicación VNC o programa para tu teléfono o utilizar otro ordenador para ejecutar TightVNC

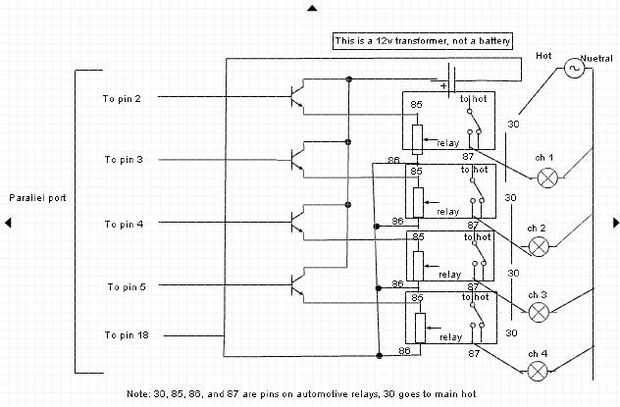

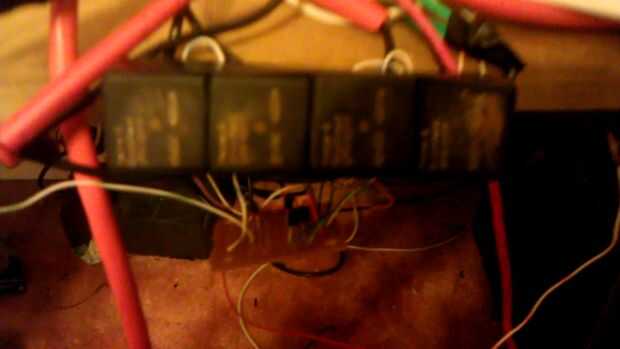

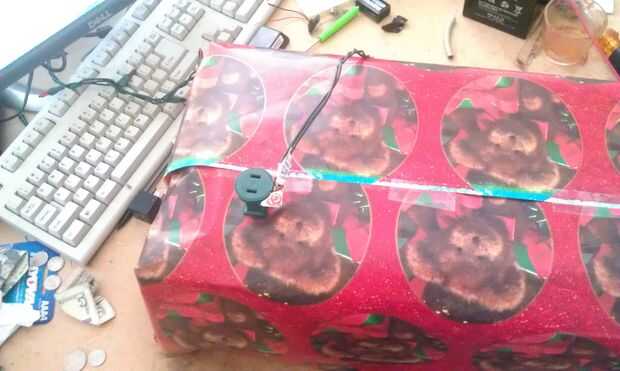

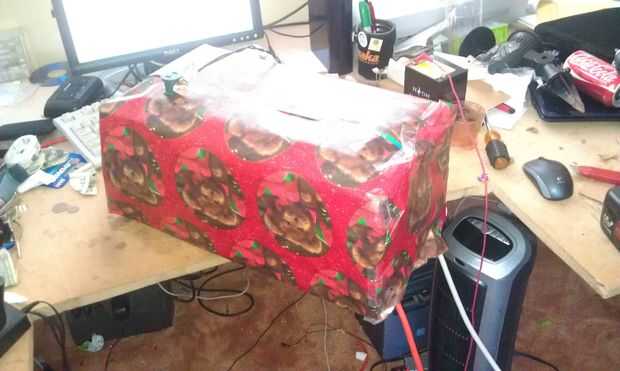

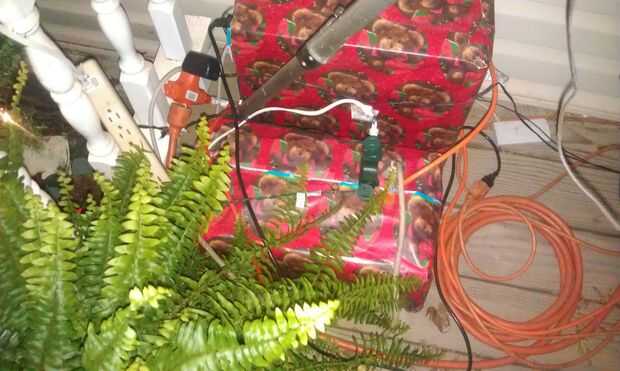

La primera parte del proyecto es construir el hardware usando el diagrama del circuito en el cuadro y englobar todo en una caja de madera con los 2 recipientes en el exterior y el puerto paralelo y que sale al lado del cable de alimentación. cable de extensión de alambre en el interior de la caja del regulador y el enchufe a enchufe en la caja y el extremo hembra para enchufar el transformador de 12v. Asegúrese de que corte la pieza de metal entre las 2 salidas en ambos recipientes en el lado caliente, esto lo hago solo tengo 2 recipientes y no 4.

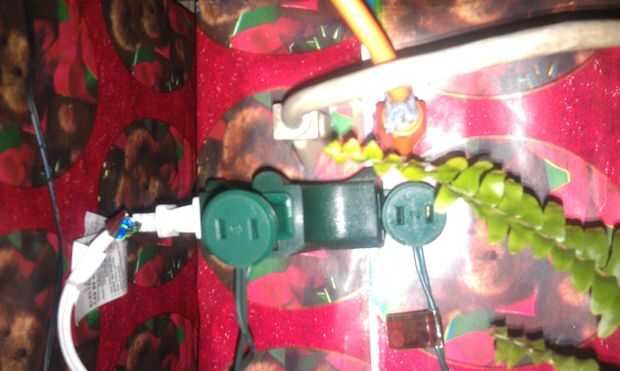

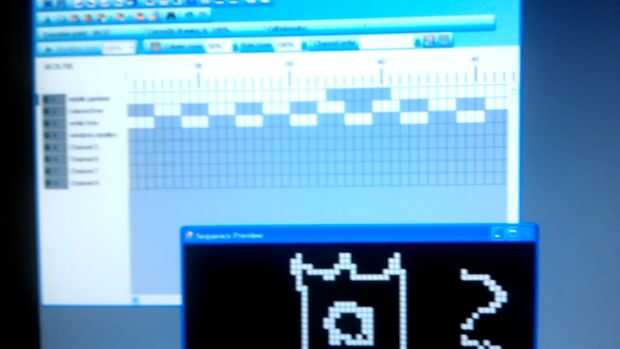

Conecte todas sus luces a las tomas de corriente adecuadas en la caja del controlador (no ha sido probado por más de 400 watts por cada salida, de superar a su propio riesgo) y enchufe el cable de alimentación que va a la caja y el cable de puerto paralelo en el equipo. Descargar el programa de luces de Vixen de http://www.vixenlights.com/downloads.html e importar la pista de audio y crear la secuencia de la canción que tienes. Zorra te permitirá incluso hacer una pantalla de vista previa para que pueda ver como se verá la secuencia cuando se juega en tiempo real.

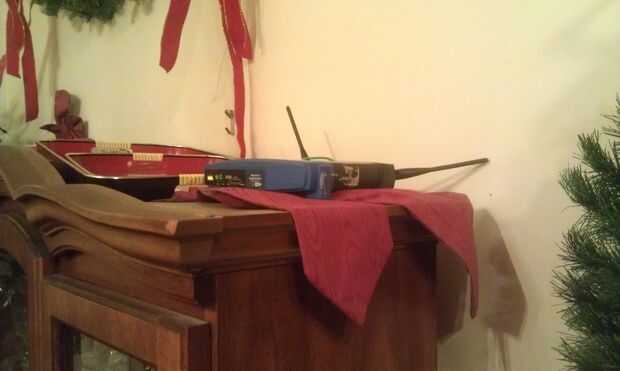

Configurar un router inalámbrico para que puedo controlar mi escritorio con el teléfono con un programa llamado TightVNC, lo puedes descargar en http://www.tightvnc.com/. Para mi telefono tengo un Droid Incredible 2 y yo AndroVNC que trabaja con TightVNC. Esto me permite controlar el ordenador sin tener que tener un monitor, ratón y teclado. Asegúrese de que tiene una tarjeta wifi conectada a la computadora por lo que se puede conectar al router wifi. Me parece que la secuencia queda si aún está conectado al ordenador a través de VNC, por lo que cuando se inicia la secuencia, desconecto VNC y funciona bien.
Configuración de algunos oradores, ejecutar la secuencia y disfrutar.
