4-en-1 Arduino LCD protector versión 2 (6 / 24 paso)

Paso 6: La Arrayment de componentes

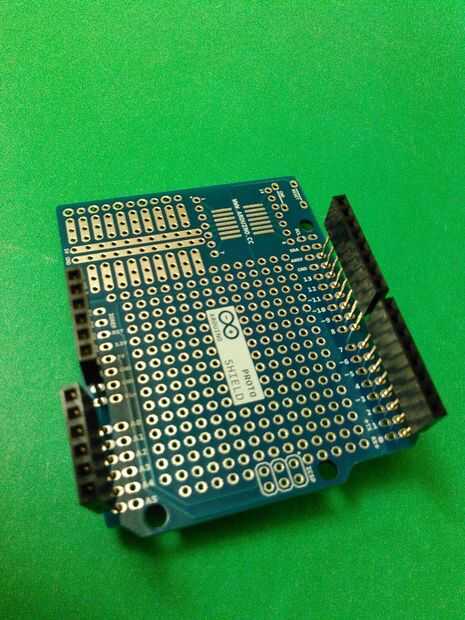

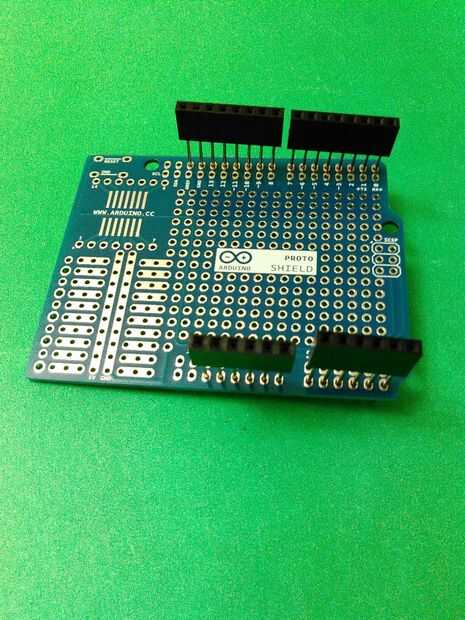

En este paso, vas para que coincida con las cabeceras de mujer paso y sus correspondientes pins con el PCB. Nota that´s imperativo observar la foto en su paso por lo que se pueden insertar los pasadores correctamente. Es decir, debe insertar las cabeceras femenino del paso dos 1 x 6 en el lado de los agujeros análogos comenzando con el analógicos orificios y luego del casi seis. A continuación, inserte los dos 1 x 8 paso femenino encabezados en el lado de los agujeros Digital comenzando con los agujeros Digital: D8, D9,... y, a continuación, D7, D6,...
