4-relais protector + frambuesa Pi B + (V2 B) (6 / 11 paso)

Paso 6: Escribir el código

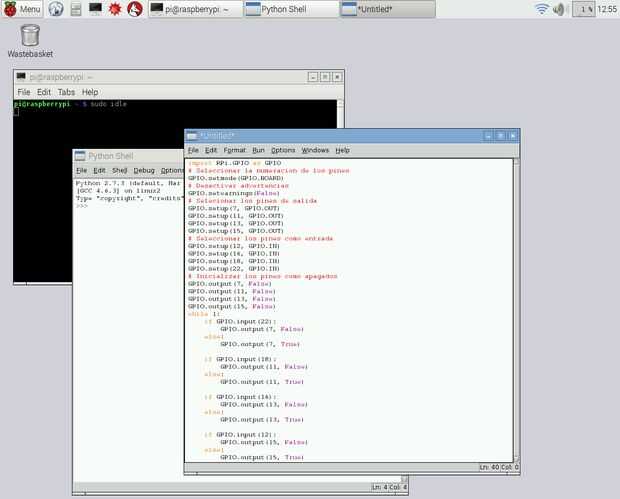

Podemos copiar y pegar el siguiente código:

#

importación RPi.GPIO como GPIO

# Seleccionar la numeracion de los pines

GPIO.setmode (GPIO. JUNTA)

# Desactivar disparadas

GPIO.setwarnings(False)

# Selecionar los pines de salida

GPIO.setup (7, GPIO. HACIA FUERA)

GPIO.setup (11, GPIO. HACIA FUERA)

GPIO.setup (13, GPIO. HACIA FUERA)

GPIO.setup (15, GPIO. HACIA FUERA)

# Seleccionar los pines como entrada

GPIO.setup (12, GPIO. JNJ

GPIO.setup (16, GPIO. JNJ

GPIO.setup (18, GPIO. JNJ

GPIO.setup (22, GPIO. JNJ

# Inicializar los pinos como apagados

GPIO.output (7, False)

GPIO.output (11, False)

GPIO.output (13, False)

GPIO.output (15, False)

mientras que 1:

Si GPIO.input(22):

GPIO.output (7, False)

otra cosa:

GPIO.output (7, True)

Si GPIO.input(18):

GPIO.output (11, False)

otra cosa:

GPIO.output (11, True)

Si GPIO.input(16):

GPIO.output (13, False)

otra cosa:

GPIO.output (13, True)

Si GPIO.input(12):

GPIO.output (15, False)

otra cosa:

GPIO.output (15, True)

#
