Paso 3: Colocar los servos y teléfono para poder
El regulador podría tomar una amplia gama del voltaje en y hacia fuera de los 5 voltios. Este es el: que usa:
http://www.Pololu.com/catalog/Product/2111/specs
Éste requiere soldar lite para montar, tardé unos 2 minutos. Básicamente tienes dos cables en (batería) y dos cables de salida de 5 voltios hacia fuera para alimentar los servos y el teléfono celular.

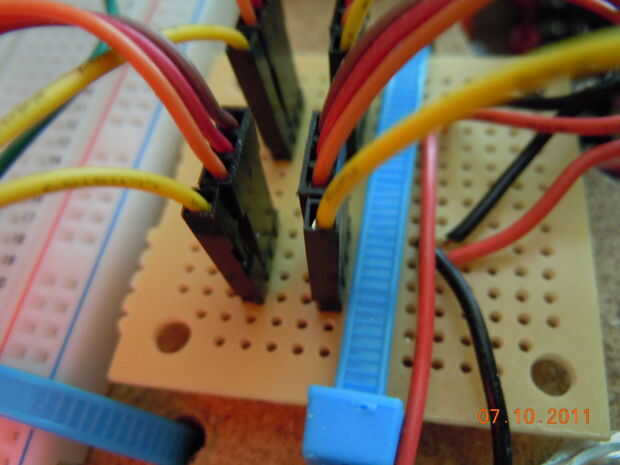

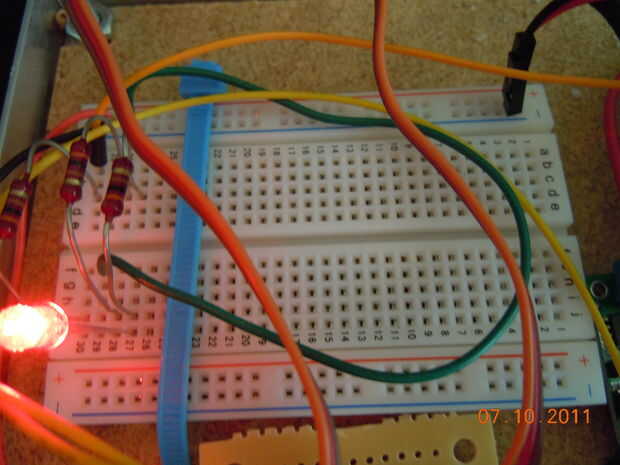

El bloque de distribución el apagado del regulador y pone a los 4 servos y luego extra juego de cables para conectar a la placa blanca.
Cada uno de los juegos de conecta para los servos tienen 4 pines.
1 positivo (cable de servo es el cable rojo)
1 negativo (cable de servo es el cable marrón)
1 señal de tablero servo (cable de servo es el cable naranja)
1 señal de arduino a tablero (cable amarillo)
básicamente los dos pasadores de la señal (naranja y amarillo) se sueldan juntos en el bajo lado de la tabla por lo que puedo ejecutar un cable desde un arduino a la Junta. Es un cableado más seguro.
Estoy alimentando el teléfono apagado este regulador de voltaje también. Básicamente si encuentra un cable USB que se conecta al teléfono puede cortar por la mitad, verá 4 cables. Solo necesitas el rojo y el negro. Esperan de 5 voltios.
