Paso 4: Conexión de LED
Este es el paso más desperdiciador de tiempo pero sigue siendo muy simple. El LED que utilicé fueron de ánodo común y la hoja de datos dice que tensión directa del LED es 2.2V. Quería que mi pantalla para trabajar con de Atmel MCU por lo que opté por resistencias limitadoras actuales basados en si el MCU podría conducir el segmento sin un transistor o MOSFET. He utilizado sobre 12mA por LED que no es muy brillante. Para calcular la resistencia, la fórmula es (VCC-Vf) / I. Para mi ejemplo sería (5-2, 2) / 12mA = 233Ohms. Sólo usé 220 Ohmios ya que es el más cercano que tenía. Pueden descargar mi aplicación para Android que calculará automáticamente la resistencia a utilizar. Descargar aquí, tiene buenas críticas y un 4.3 estrellas así es confiable. Tenemos que usar un resistor para cada LED por lo que necesitamos un mínimo de 20 resistencias.
Usted puede determinar que si la pantalla debe ser de cátodo común o ánodo común, para fines de explicación va estar describiendo ánodo común.

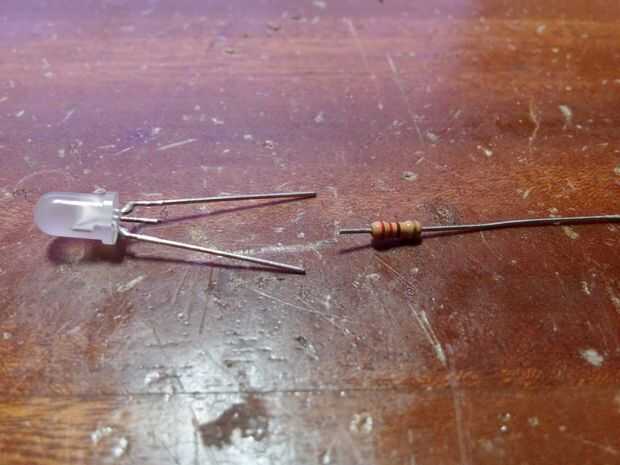

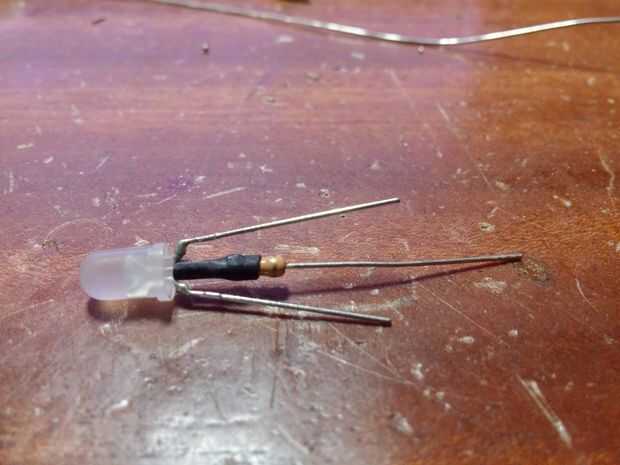

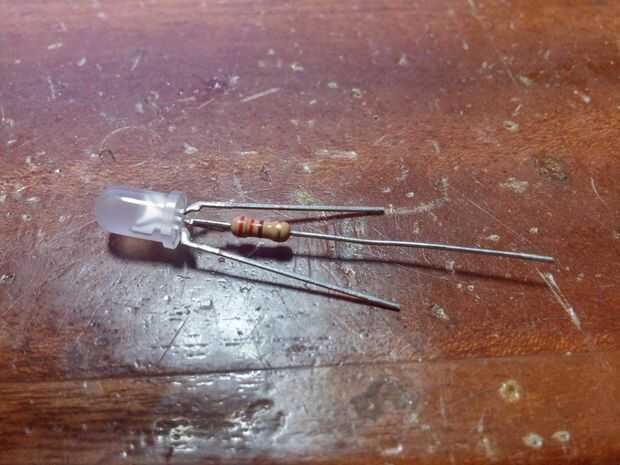

La mejor manera de hacerlo es cortar uno de lo LED lleva más corto. Para mi LED es, cortar el ánodo común. También desea que corte uno de los cables más cortos en la resistencia como se ve en las imágenes anteriores. Tanto los cables de la lata y suelde la resistencia para el LED. Básicamente hemos reemplazado el plomo del ánodo común con una resistencia, su agradable para ahorro de espacio. El siguiente es aplicar tubo termo retráctil sobre la articulación para evitar cortos circuitos.

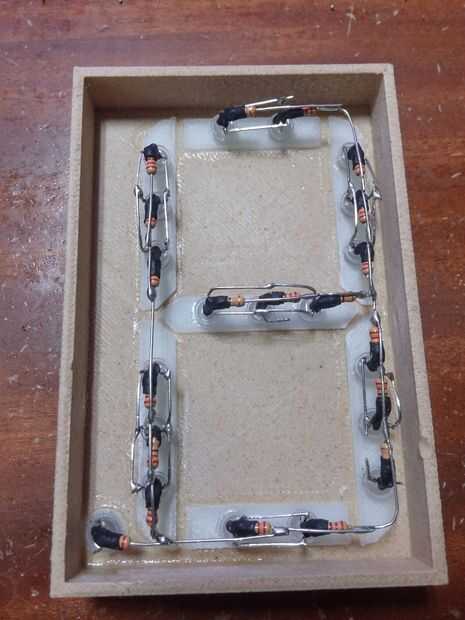

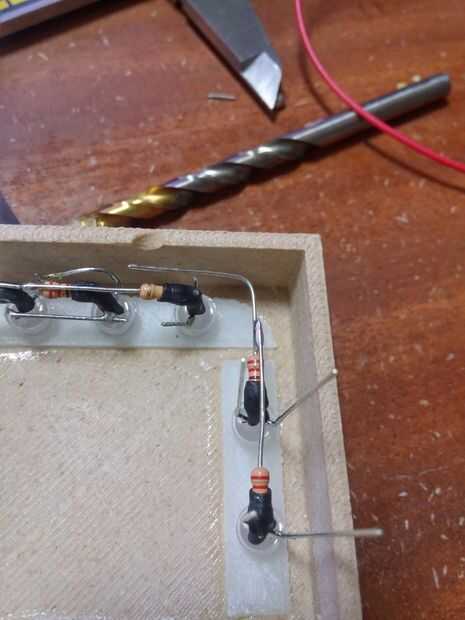

Por último nos pegue cada LED en su toma de nuestro material impreso 3D, utilicé pegamento. Ahora quieres que cada cable del LED de la curva y conéctelos en paralelo por lo que todos los ánodos están conectados entre sí y todos los cátodos están conectados entre sí. Ahora algunas cosas que cuenta, todavía necesitamos 7 segmentos así no conectar cada cátodo para cada otro cátodo lo contrario cuando aplicamos tensión, todos los segmentos se encenderán para arriba. Porque estamos tratando con un display de ánodo común, nos conectar los ánodos, que esto incluye todos los ánodos de cada segmento. Hacemos esto porque queremos sólo un solo ánodo para guardar los cables. Los cátodos son un poco diferentes, cada cátodo en un segmento específico necesita ser Unidas. Cada segmento tiene su propio cátodo separado por lo que al final de los cables, debemos tener sólo un alambre ánodo individual y 7 cables de cátodo excepto el punto. Con el punto, debe ser 8 alambres de cátodo. Echa un vistazo a las imágenes de arriba para agarrar un mejor entendimiento.
