Paso 6: montar en el tablero de perf y algunos cables de soldadura

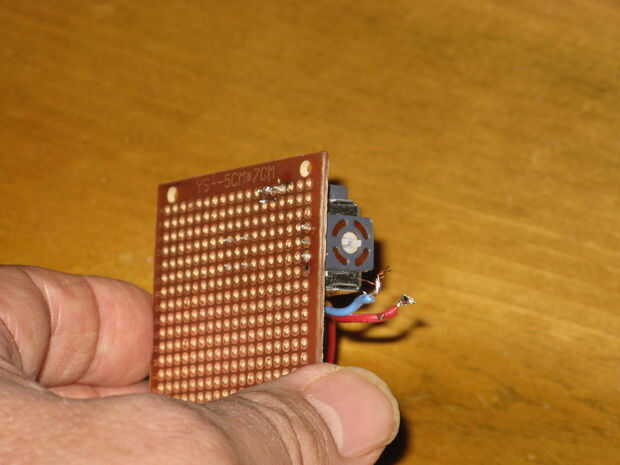

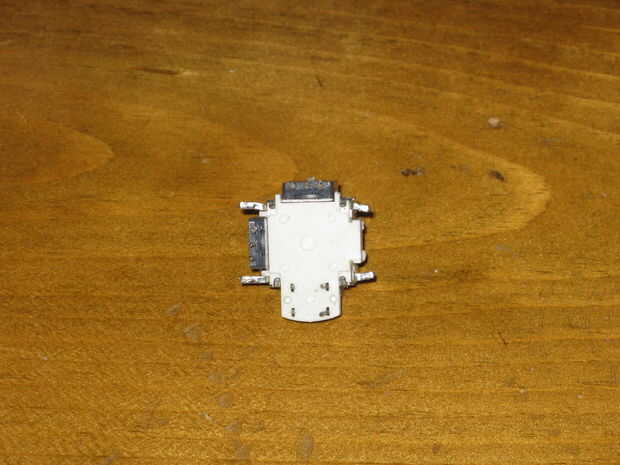

Los pasadores grandes que llevó a cabo la parte que el pcb no caben en bien con mi Consejo de perf - por lo que acaba doblado les fuera del camino. O perfore un pequeño agujero a través y soldarlos a hacer cosas más seguras podría ser una manera mejor...

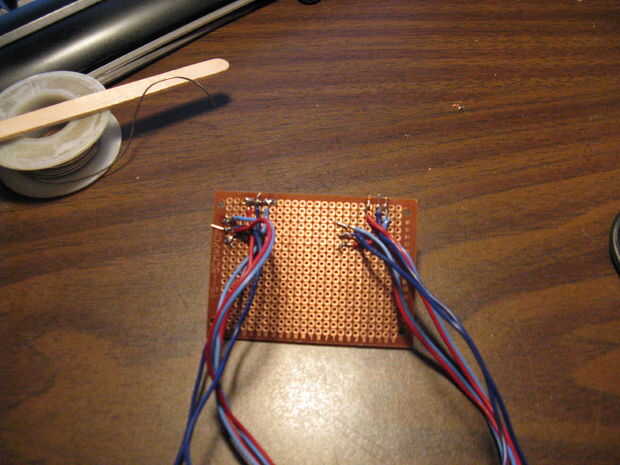

Cuando suelde los cables a ser coherente en sus colores como reunir un montón de ellos. En los pernos que se ejecutan de izquierda a derecha, el eje derecho conecta con el pasador superior a los tres que corren arriba a abajo - utiliza la luz azul.  La varilla de la izquierda conecta con el conector de la parte inferior - usé rojo.  También soy conectar dos joysticks-he utilizado los mismos colores en el otro palo.  Una vez las conexiones a los pines - conectan todos los cables rojo cuatro para que tenga un cable pin a barro amasado en el Arduino (+ 5 voltios).  Conecte los cables azul claros 4 todos juntos, estos conectan a una conexión a tierra solo en el Arduino.

Los pernos de mediados (yo usé azul oscuro) ir a separar pines analógicos en el Arduino creo A0, A1, A2 y A3
