4 way/8 modo conmutables joysticks arcade o mame utilizando thumbsticks análogos (8 / 9 paso)

Paso 8: Pero desde su cableado esto para un arcade real algunos transistores

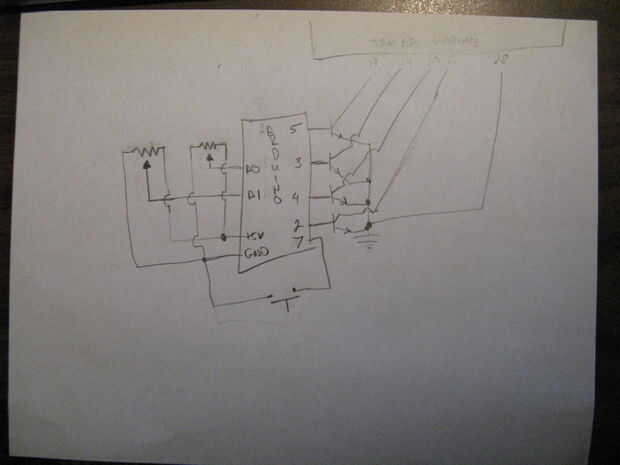

Hacer casi todo como antes pero se conecta algunos transistores NPN según el esquema adjunto.

Normalmente la conexión va de Jamma arnés -> a joystick -> a la tierra.

Aquí tienes Jamma arnés -> al colector del NPN

El Arduino pins (2,3,4 y 5) cada uno van a una base y emisor va a tierra.
Tierra en el Arduino va a tierra en el arnés/tablero de Jamma.

El boceto en este paso no enviar pulsaciones de teclas - en vez de eso cierra los interruptores de la manera que lo haría un joystick. Si su funcionamiento de un tablero de Jamma casi cualquier Arduino funcionaría. Si usando un emulador que utiliza teclas para simular el arcade del juego botones necesita a la Arduino Leonardo.

El croquis en esta página fija pernos de alta y baja para conducir los transistores.
