4 x 4 x 4-cubo del LED basado en Arduino y flor protoboard (1 / 8 paso)

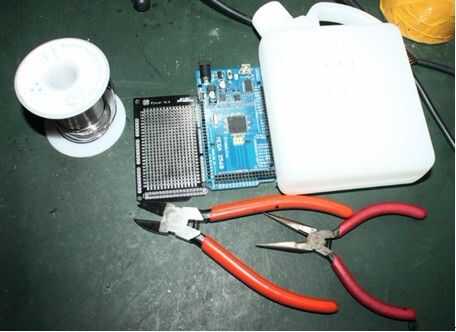

Paso 1: Paso 1 se necesita:

TOOLS
* soldador
* alicates
* destornillador
* pinzas
* soldadura
* Vacío plástico botellas o todo lo que puede perforar algunos agujeros y fijar led
* lápiz
* regla
* computadora con el software de Arduino
* Cable USB
* Tijeras para

PIEZAS
* 64 pcs led de
* 16 PC 1k resistors(0603) que van con el LED
Freaduino MEGA2560 o Arduino MEGA2560
ElecFreaks flor V2.2 protoboard

SOFTWARE
* DEMO 1 ï¼ FV8XM2MGGPEXFII.zip ï¼ displayï¼ video
* DEMO 2 ï¼ FWSTA8ZGSUT1S5W.zip

Nota: el código de demostración LEDPin y LayerPin necesitan cambiar su IO de Arduino. Aquí definimos como abajo:

Initalize nuestro LED columnas (positivo)
int LEDPin [] = {6,5,24,26,28,30,32,34,36,38,40,42,44,46,48,50};
Capas de initalize el LED (la tierra)
int [] LayerPin = {10,11,12,13};
