4 x 4 x 4 cubo del LED con Charlieplexing (1 / 6 paso)

Paso 1: Materiales necesarios

Una lista rápida de las piezas que necesitará para este diseño (o al menos lo que he utilizado):

  • Microcontrolador ATMega328P-PU
  • tan delgado como sea posible de la cinta de cable o cables individuales (ambos trabajan igual de bien)
  • 64 LED de su elección de color
  • 9 resistencias (ohmios 100 o 120 ohmios o cierre)
  • experimentadores opcionales] / prototipo board

Usted también necesitará:

  • Programador AVR con conexión de ISP

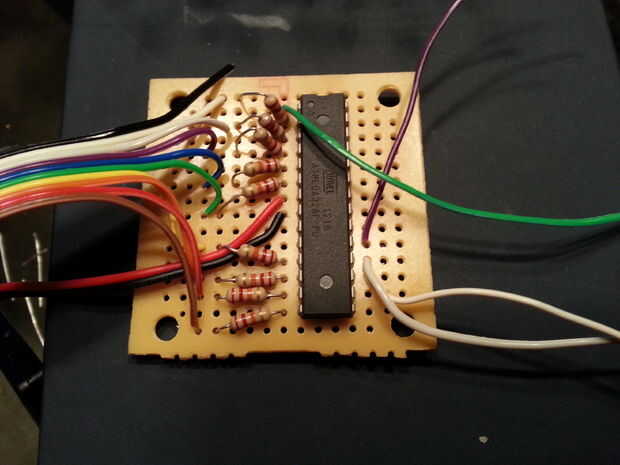

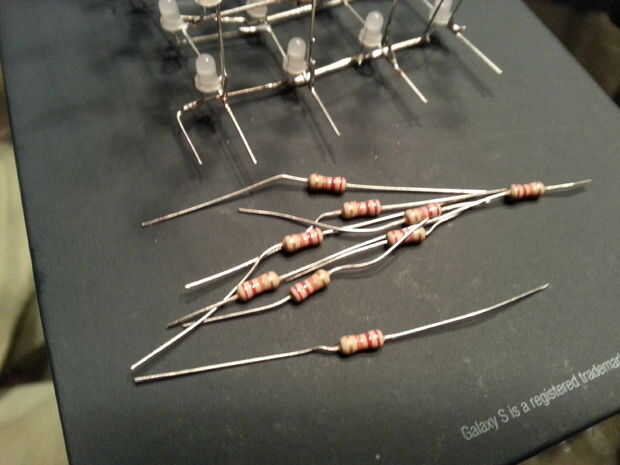

Tengo las resistencias mal que se muestra en la imagen... Me llevó hasta la resistencia 4 º mientras se suelda para darse cuenta de que había colocado un carrete de resistencias en el lugar equivocado en mis estanterías. Es lo que tengo para pasar a una nueva sala. Tengo 22kohm resistencias en lugar de las resistencias de 100 ohmios que deben ser.
