Paso 2: El LED del circuito

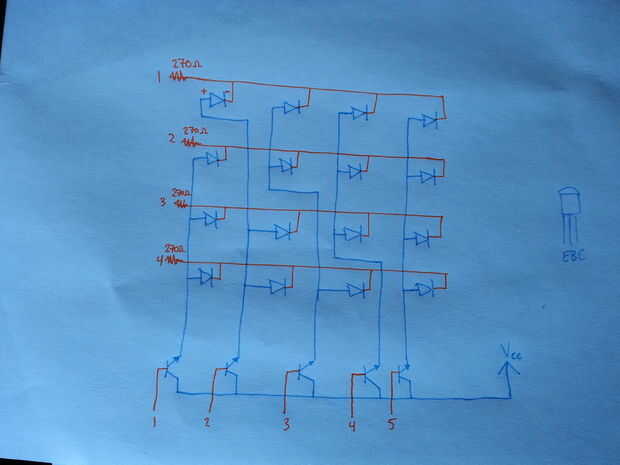

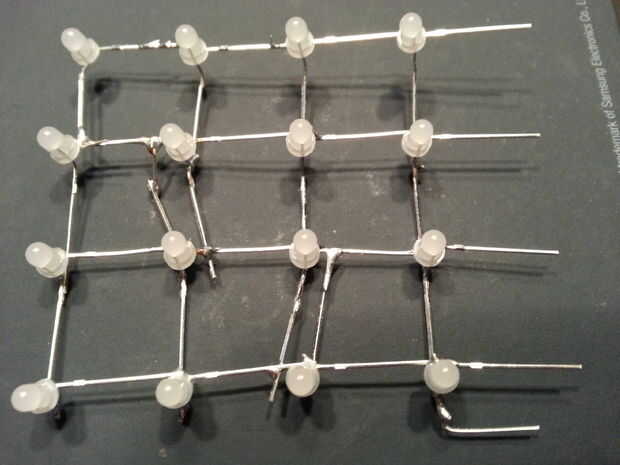

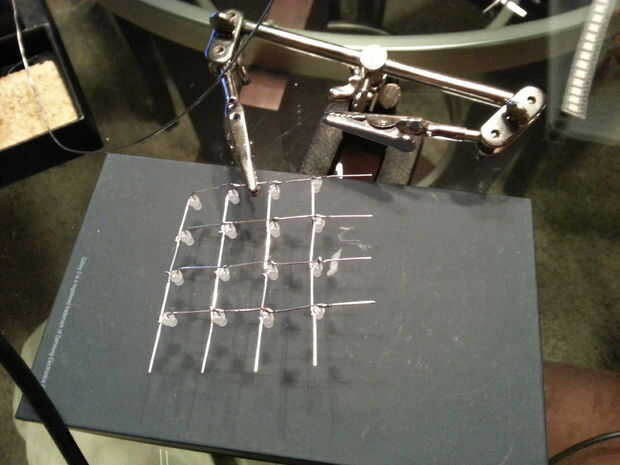

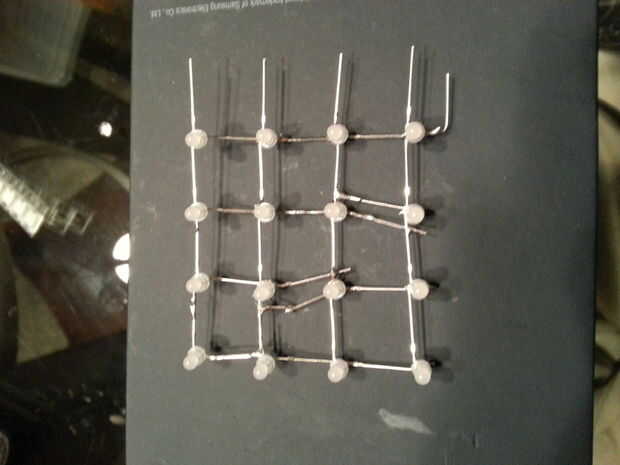

Las medias son muy simples, sólo una cuadrícula de 4 x 4 de LEDs en líneas. Superior e inferior que toman un segundo vistazo.
Líneas verticales + tensión y las líneas horizontales son tierra (para la comprensión de los LEDs).

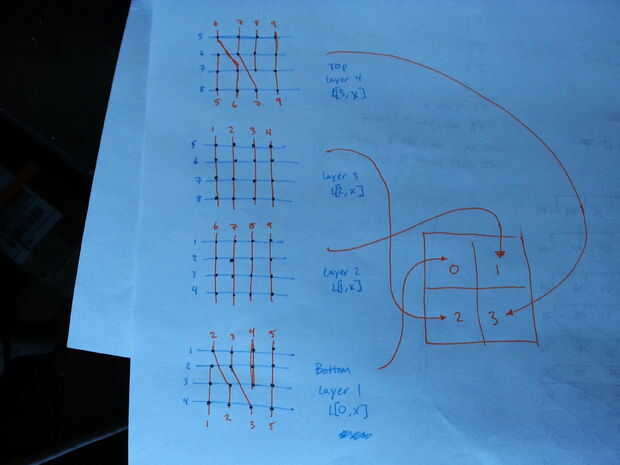

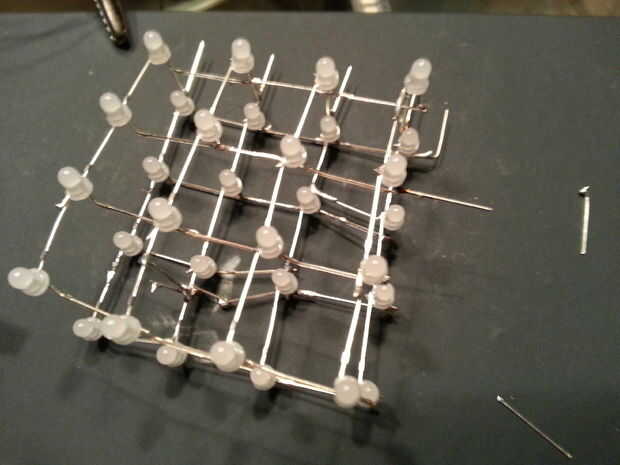

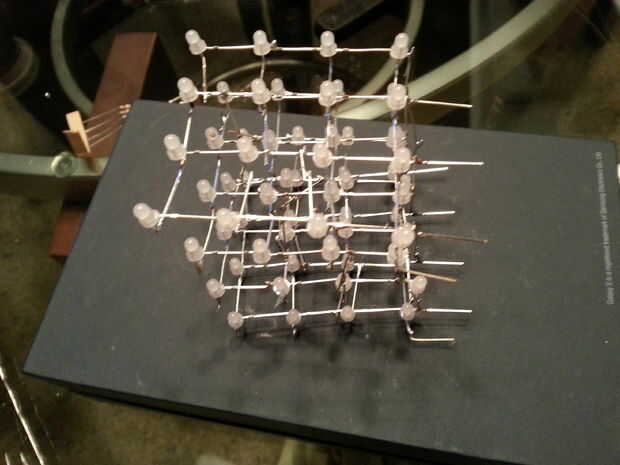

Qué pin van a representan los números en mi primera foto de este paso. Conectando entre sí cada capa debe hacerse de tal manera que sólo va a conectar clavijas similares. Usé los pines 1, 2, 3 y 4 para conectar la capa 1 capa 2. Usé los pines 6 y 8 para conectar la capa 2 capa 3. Yo utiliza pines 5, 6, 7 y 8 para conectar capas 3 y 4. Entonces me aseguré que cada pin fue conectado con cada otro conector con el mismo número (ej.: que todos los 9 fueron conectados, todos fueron conectados el 8, etc..). Si falta uno, no grandes, sólo volver y soldar un cable extra. Usé la recortada conductores de LED para salvar todo lo que necesitaba.
