Paso 3: Diseño de tablero de regulador

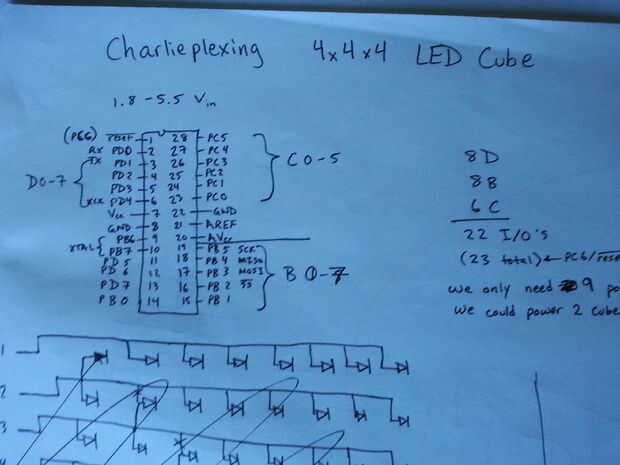

PIN 7 será el (+ 5V) donde conectas la fuente de alimentación Vcc. Pin 8 será (0V) en el suelo.
se restablece el pin 1, pin 17 es MOSI, pin 18 es MISO y pin 19 es SCK.
Aquellos serán los pines sólo que vamos a utilizar.

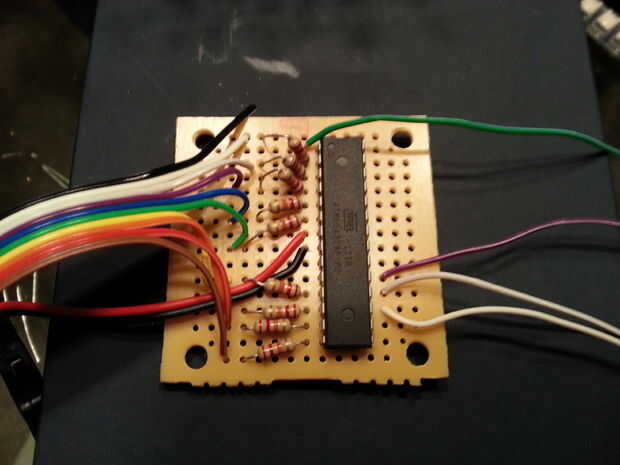

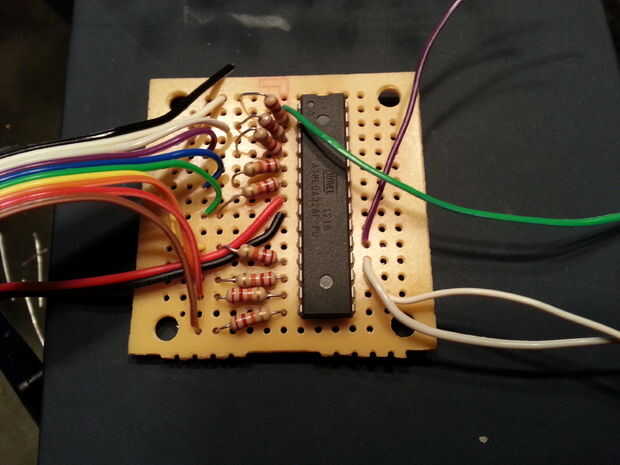

Básicamente, todo lo que tienes que hacer es conectar las resistencias en cada uno de los pines mencionados como puerto D y PB0 y luego conecte el cable de cinta o alambres a la salida de las resistencias. A continuación, conecte un cable a los pines 1, 17, 18 y 19 para la comunicación al programador y también a 7 y 8 para la fuente de alimentación (y programador si es necesario).

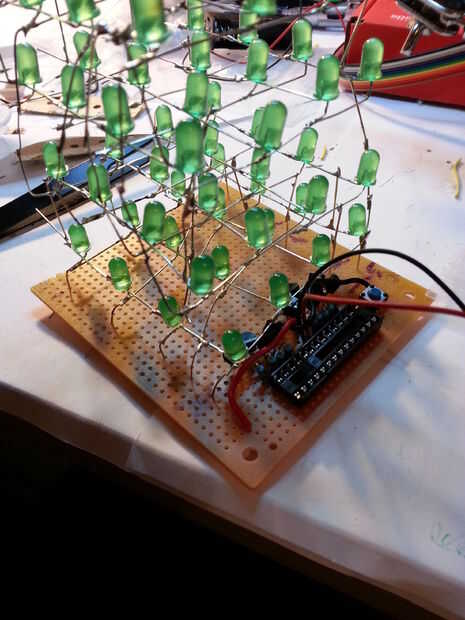

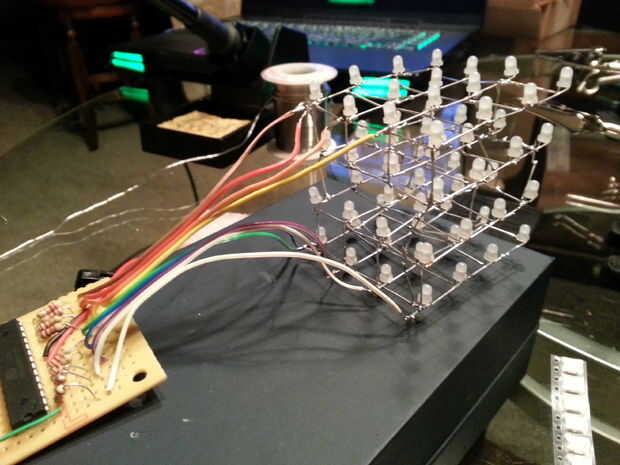

Los 9 cables saliendo de las resistencias conectan a los 9 pines en nuestro cubo de LED.
