4 x 4 x 4 cubo del LED, con MSP430, utilizando sólo 3 pines

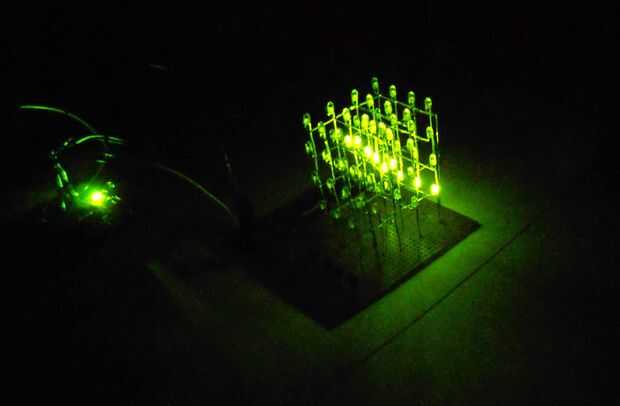

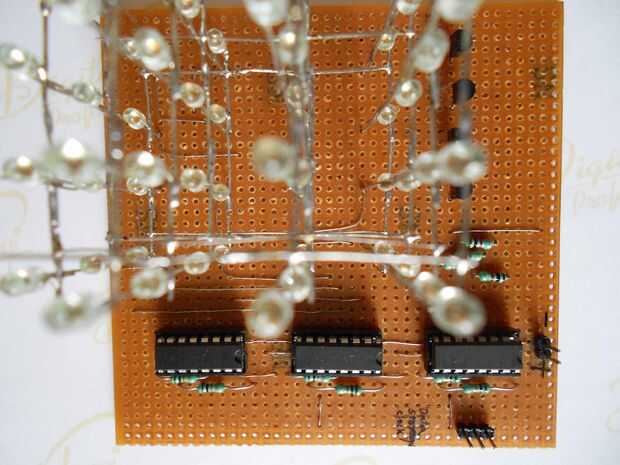

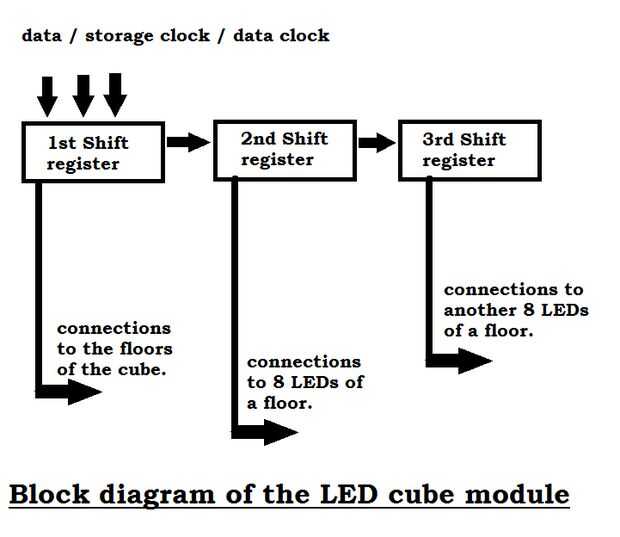

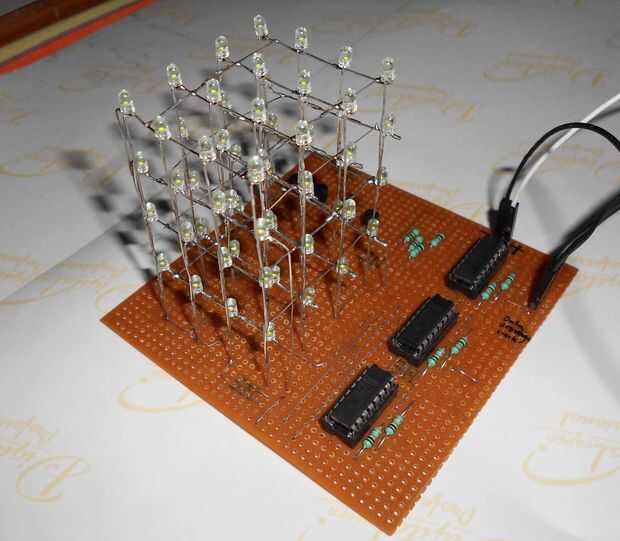

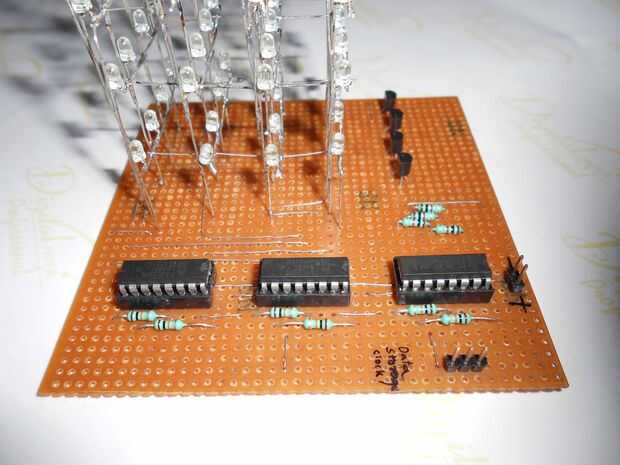

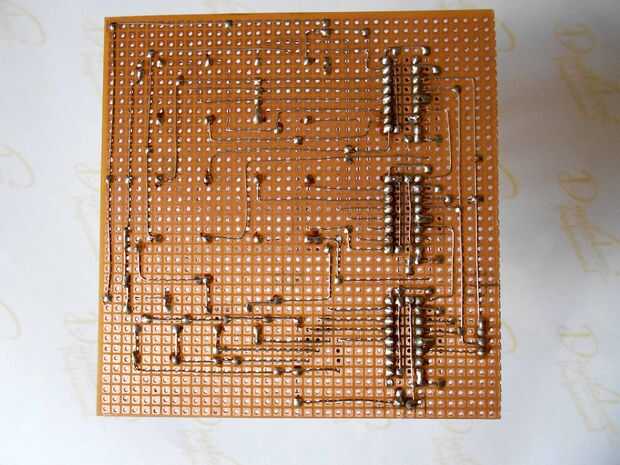

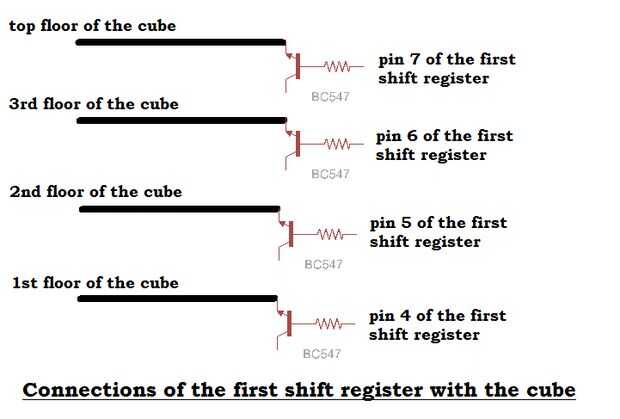

este es mi 4 x 4 x 4 cubo led proyecto, realizado con MSP430, usando solo 3 pines del MSP, el diagrama del circuito se muestra en las fotos, el hardware consta de cambio de 3 registros, transistores NPN 74595 y 4...

Usted puede aprender cómo hacer un 4 x 4 x 4 cubo de LED por instructables o youtube o algunos otros sitios, su fácil de hacer...
pero asegúrate de que haces exactas mismas conexiones como se muestra en los diagramas de circuito... o de lo contrario este código no funcionará en el nuevo hardware...

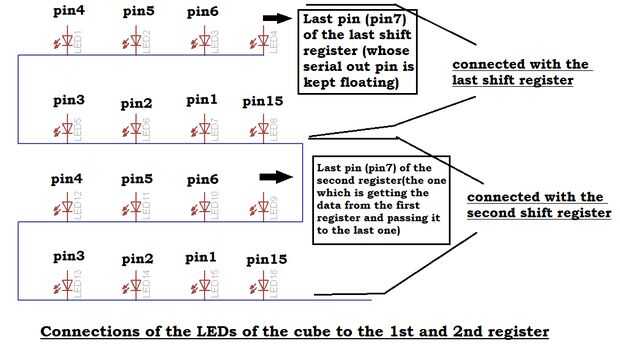

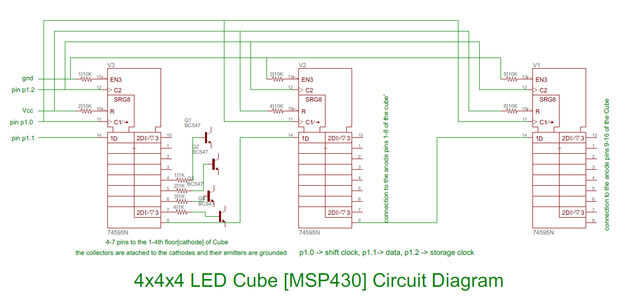

el hardware puede ser construido como se muestra en el diagrama del circuito...

el código se da a continuación, usted puede cambia y hacer tu propia animación con ella...

Etiquetas: Msp430, Launchpad, Cubo de led, Proyecto LED, 74595
