4 x 4 x 4 cubo del LED RGB (15 / 32 paso)

Paso 15: Comienza la comercialización de los componentes

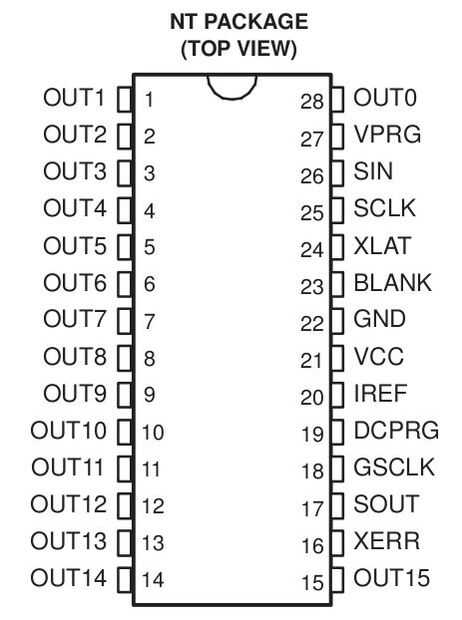

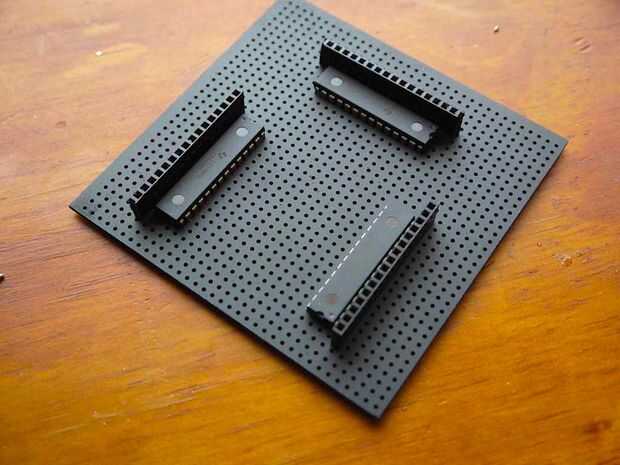

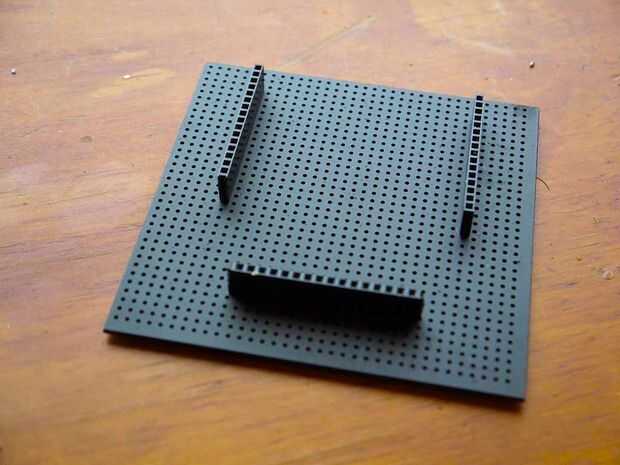

son de lo primero que tenemos que colocar en 3 TLC5940 PWM ICs, nos va a colocar uno a un lado cada cabecera (Foto 2), centrada y con las salidas hacia la cabecera. (ver foto 3 para el Pinout de los TLC5940).

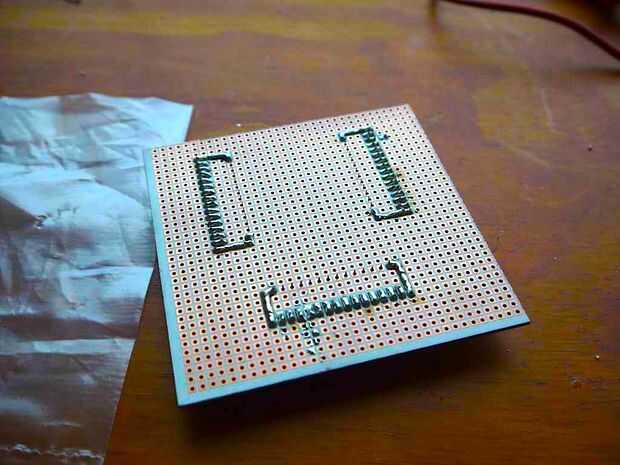

Después colocó, voltear el tablero y la soldadura de todas las salidas a los encabezados (foto 4).

No te preocupes acerca de las conexiones de ahora, el primer lugar todo y luego conecte todo lo que podamos por medio de restos de soldadura y connet lo que queda por medio de pequeños alambres.
