4 x 4 x 4 cubo del LED RGB (16 / 32 paso)

Paso 16: Arduinize se.

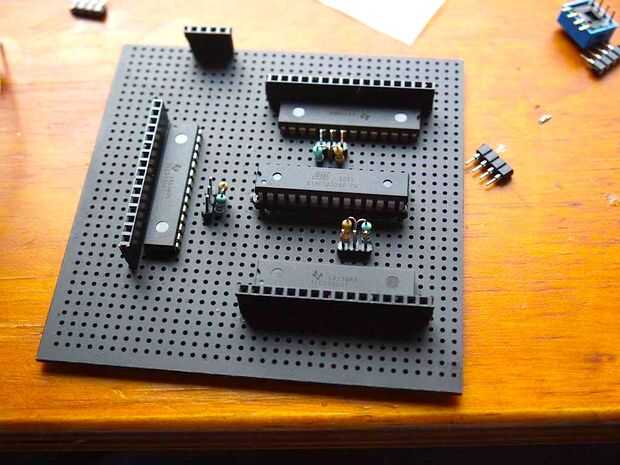

Ahora vamos a insertar el chip Atmega328, el cerebro de nuestro cubo.

Colóquelo en algún lugar cerca del centro del tablero, utilizar un zócalo para este ya que es posible que necesite reemplazarlo.

En este paso, también añadiremos las 3 cabeceras de 3 pines y 2 resistencias para cada uno, 4k 7 los y los 8k 2 unos, lugar de ésos cerca del centro de cada TLC5940 dejando una separación gruesa de 1 pin entre los dos (Foto 1).
