4 x 4 x 4 cubo del LED RGB (24 / 32 paso)

Paso 24: Haz lo que puedas

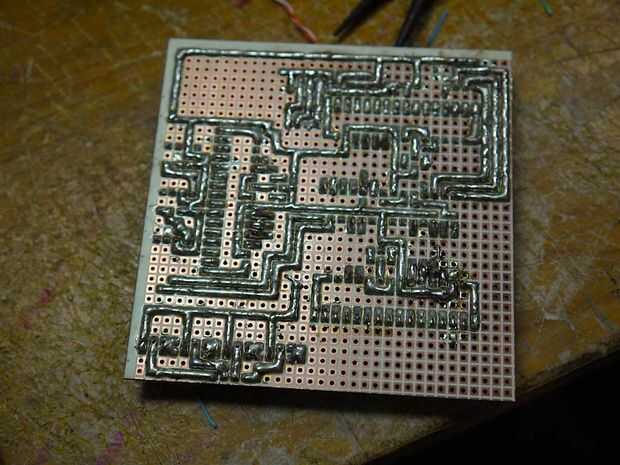

Ahora conectar lo que se puede directamente en el fondo del PCB, con rastros de soldadura y dejar espacio para agregar los cables donde no podía resolver una ruta de acceso.

Lo que usted necesita para conectar;

sus EEPROMs (si tienes).
3 de los 4 pines en el dip switch.
los 2 tapones de 1000uF de Vcc a Gnd
los 2 tapones de 100nF de Vcc a Gnd
6 jefe del pin de programación, el pin de la izquierda va al Reset de Arduino, pin 2 a Arduino RX, 3 al TX del Arduino 4 º a 6 º a Gnd y VCC, el pin 5 se deja desconectado.
El MOSFET, el pin de la derecha va al VCC y el pin de centro va a un pin de la cabecera de 4 pines hembra.
GND y VCC de los ICs, tratar de conseguir al menos tierra en la parte inferior.
