4 x 4 x 4 cubo del LED RGB (4 / 32 paso)

Paso 4: Capa por capa

Una vez que su red esté listo, puede empezar a hacer la capa, uno por uno y probando como te van, para poder repararlas en caso de un LED defectuoso o juntas de soldadura, es mejor tomar unos segundos extras en cada capa que el riesgo de destruir el cubo completo tratando de reemplazar un LED defectuoso en el medio.

Me di cuenta de un proceso fácil para construir las capas rápidamente y en todo caso, sólo tienes que seguir mis pasos;

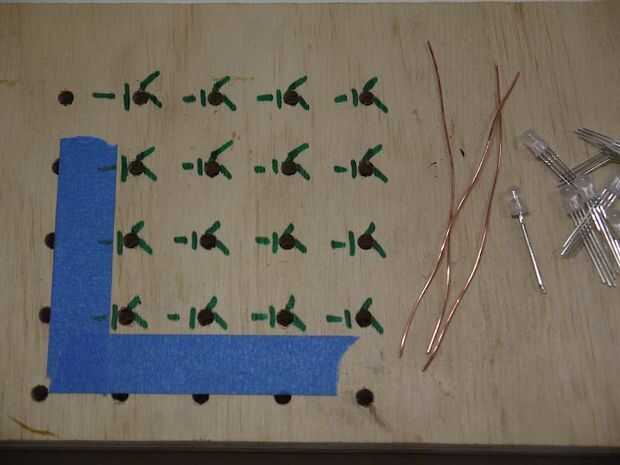

1. En primer lugar, la marca su red como la mía (ver foto 1) por lo que no se confunda sobre la orientación de los LEDs y en cuanto a qué pin va donde.

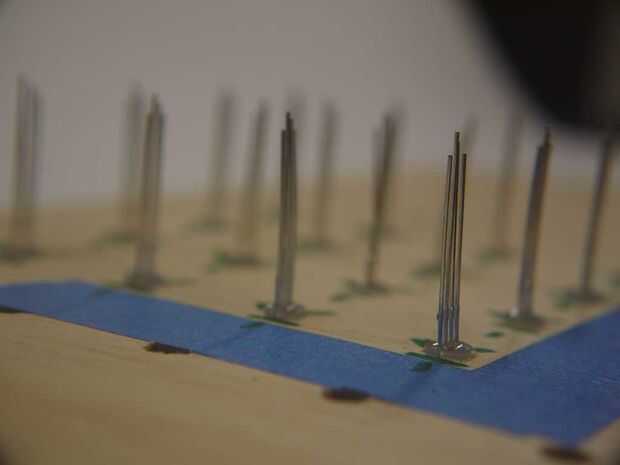

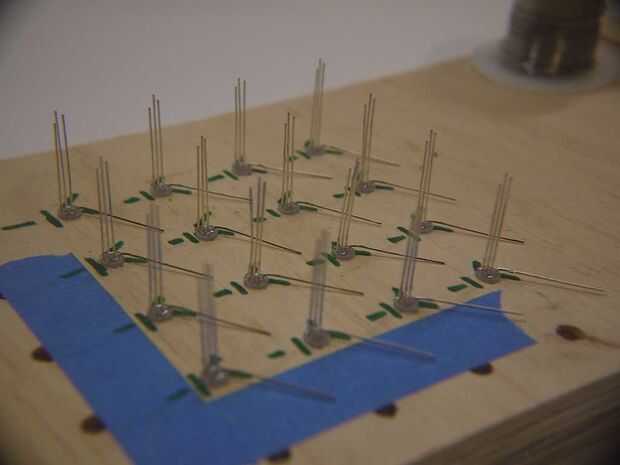

2. Ahora coloque su 16 LED (ver foto 2), estén en la orientación correcta (parte plana hacia la izquierda).

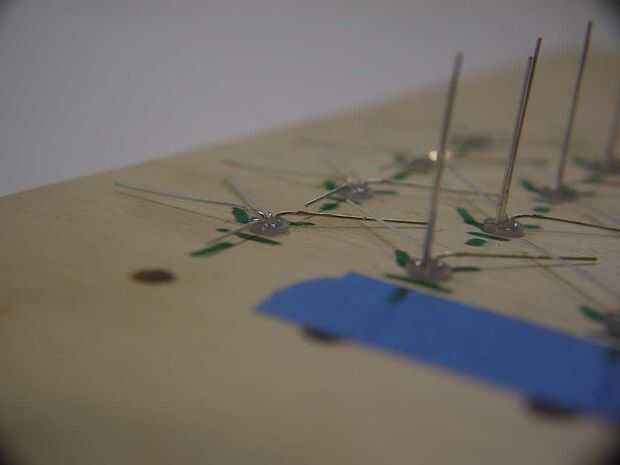

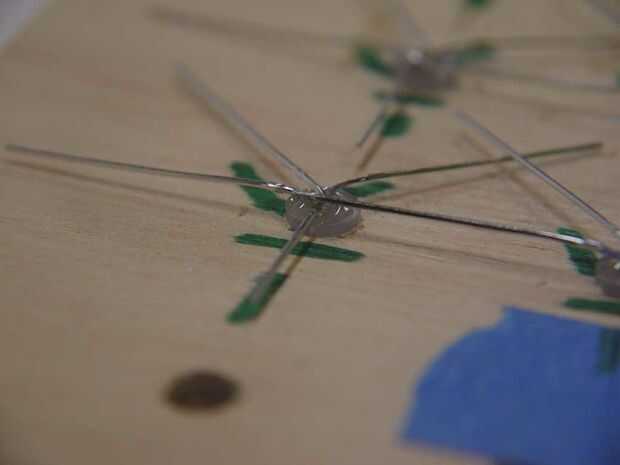

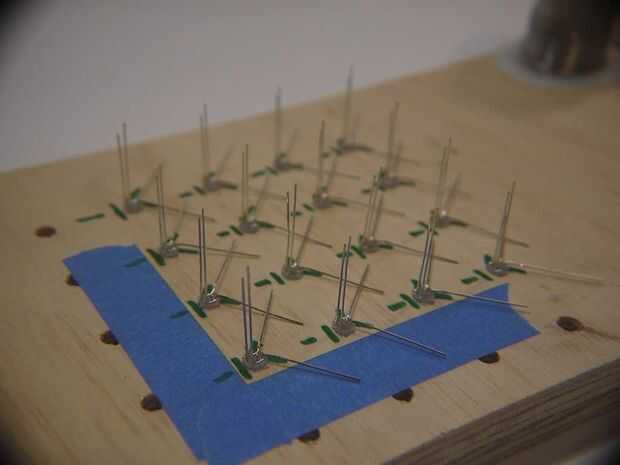

3. Empezar a doblar las puntas (la cabeza de la derecha va a la parte inferior izquierda a unos 45 grados) (Foto 3).

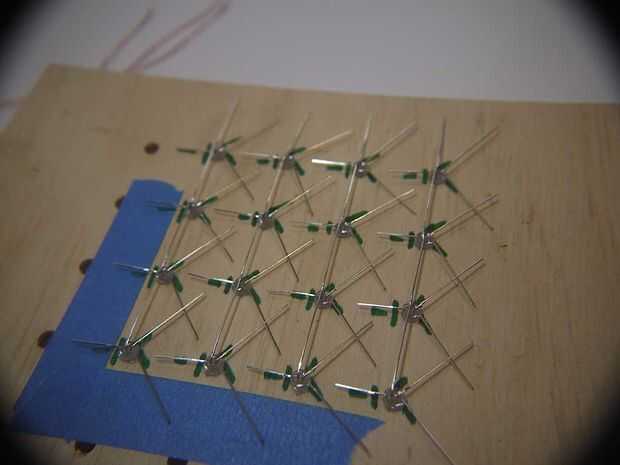

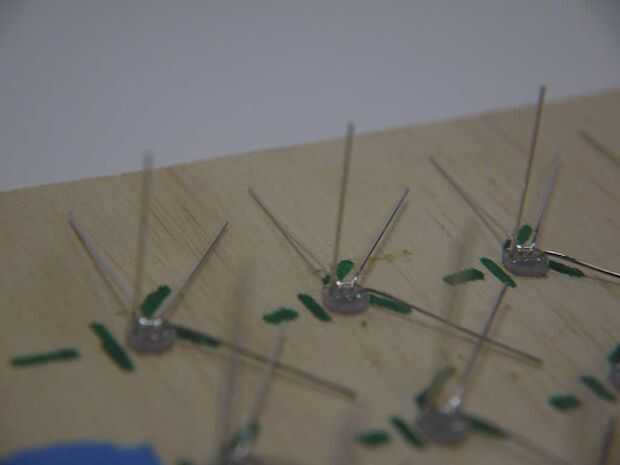

4. Seguir con la flexión, el 2 º cable de derecha a izquierda va a la esquina superior derecha en aswell cerca de 45 grados (foto 4).

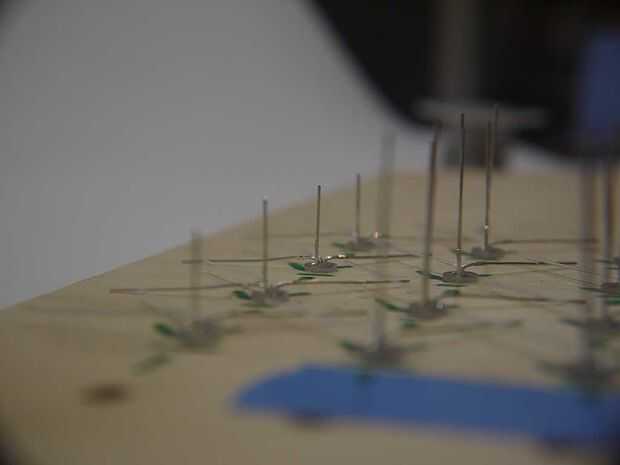

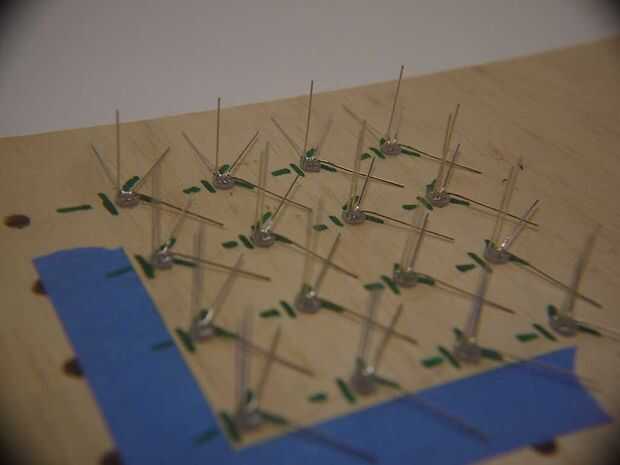

5. Ahora doblar todos los cables más largos hacia la parte superior, solo para la fila superior (verás por qué) (Fig 5).
6. Proceder a cortar todo el pie restante conduce de la fila superior solamente! (foto 7).

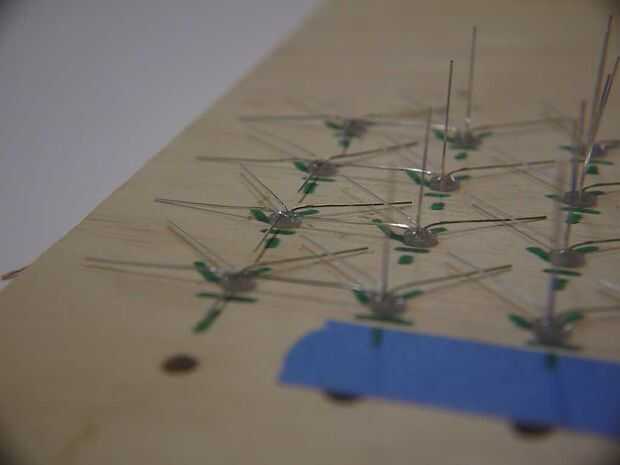

7. Ahora doblarlas a la izquierda (Foto 8) no debe tocar los LED del vecino.
8. Repita los pasos 5 a 7 en la fila siguiente, soldar cada uno de los conductores que llegan a la parte superior LED a los cables de los LEDs que van a la parte superior a medida que avanza (fotos 9 y 10).

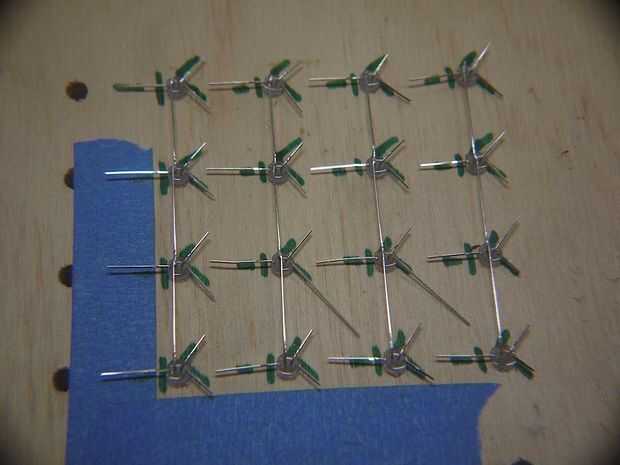

9. Repita el paso 8 para el resto de las filas (foto 11).
10. Ajuste por el exceso conduce (foto 12).

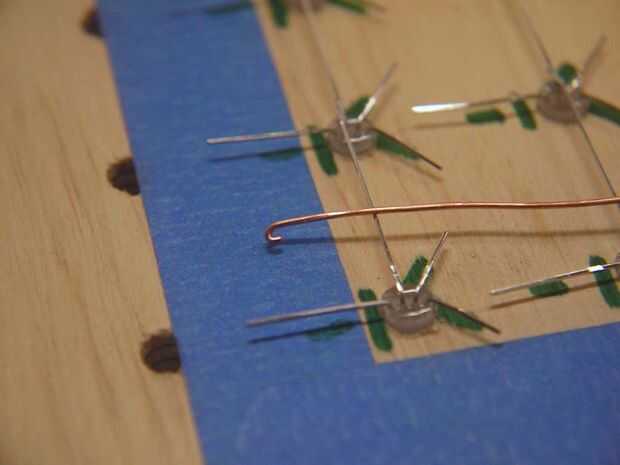

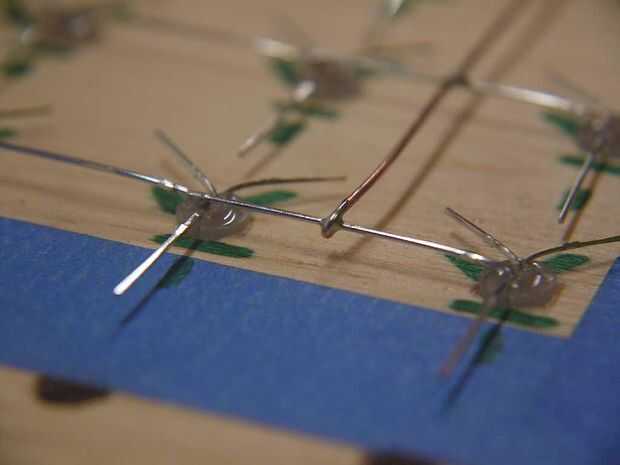

11. Ahora proceda a unirse a las columnas, para ello, coge un alambre largo 10 cm y hacer un pequeño bucle de mitad al final (Foto 13).
12. Tire de para el cable del LED de la primera columna id dentro del bucle mitad y soldadura, use una cantidad suave de la soldadura (Foto 14).
13. las columnas restantes al alambre de la soldadura y recorte el exceso de (foto 15).

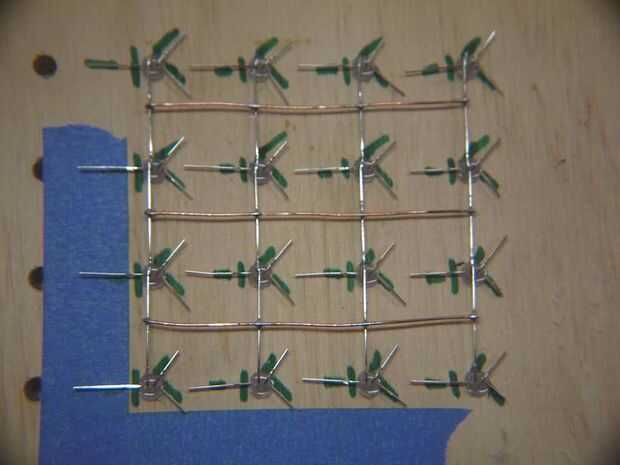

14. Añadir otro 3 alambres de la misma forma (foto 16).

Ahora repita todos los pasos 3 veces más para conseguir todas las capas, esto puede parecer un poco tedioso, pero con buena música, va realmente rápido!

Asegúrese de probar las capas a medida que avanza.
