4 x 4 x 4 interactivo-cubo del LED con Arduino (10 / 13 paso)

Paso 10: La vivienda

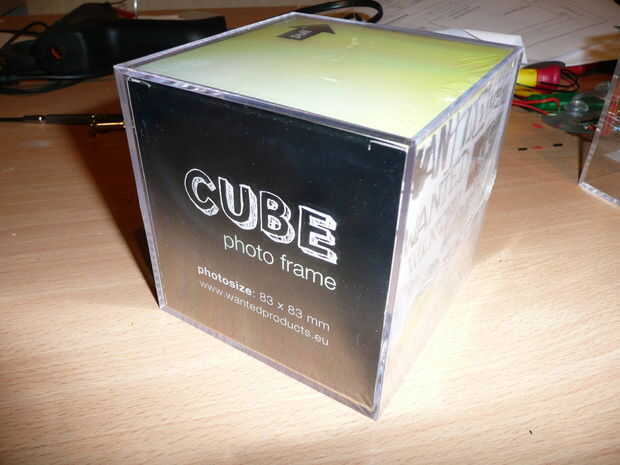

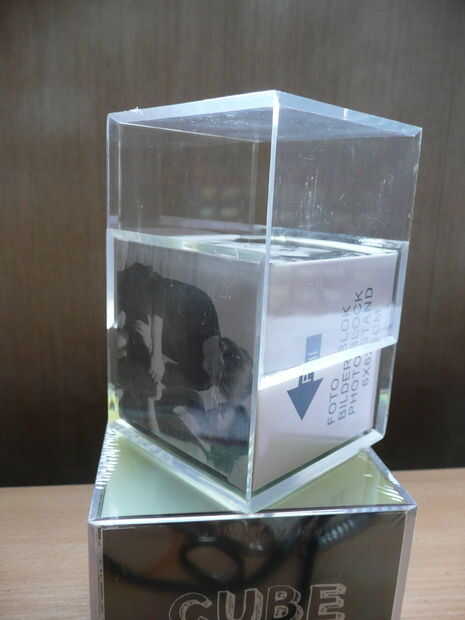

a su cubo del LED puede ser tan creativo como quieras. Me encontré con un cubo de foto antiguo. Con un rotulador me marca donde los cables necesitan ir a través de la parte inferior de la foto-cube. Cuatro orificios para los cuatro cables provenientes de las dos capas superiores. Cuatro orificios para los cuatro ánodos provenientes de la primera capa. Cuatro agujeros en los cuatro cátodos pasando de la primera capa a la segunda capa.
Después de perforar los agujeros, puedo pegar a través de los ocho cables ellos.

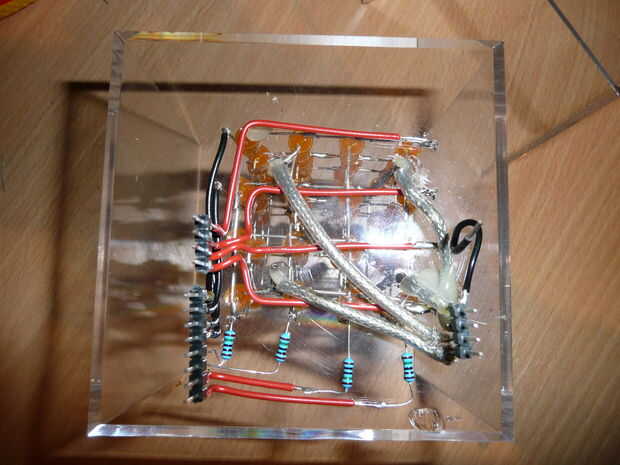

Cableado del cubo

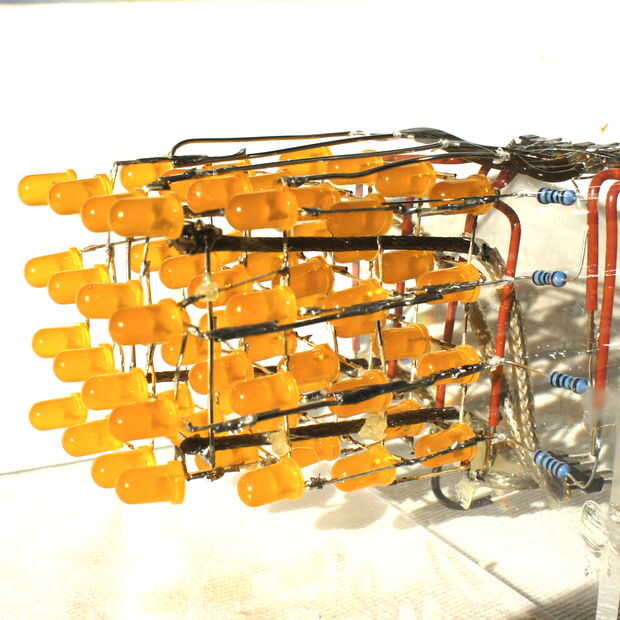

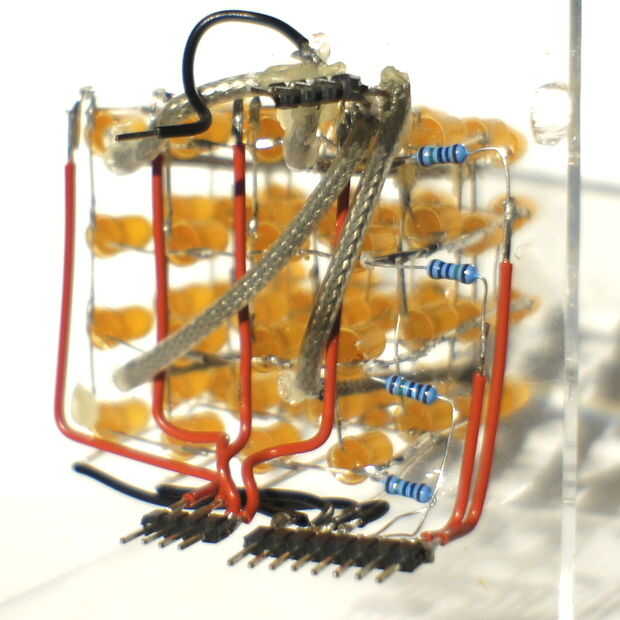

De los ánodos provenientes de la primera capa pase los cables a cuatro encabezados que Irán al puerto 8-9-10-11 de Arduino. De los cables provenientes de las dos capas superiores, los cables Irán a encabezados de puerto 4-5-6-7.

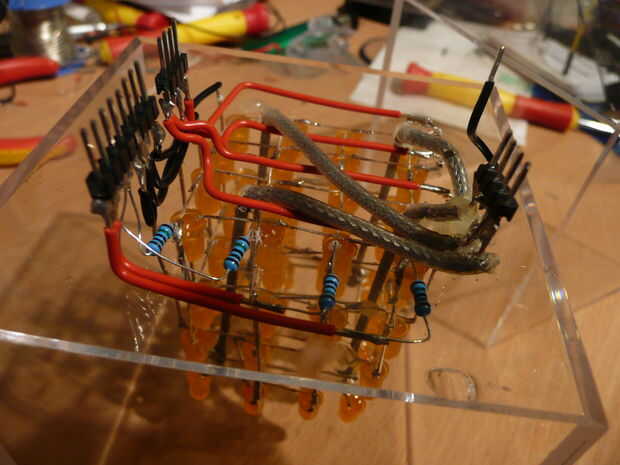

A través los cuatro restantes los agujeros que pegan las cuatro resistencias que serán soldadas a los cátodos de la primera capa. (Tenga cuidado de no derretir el plástico con su soldador, como hice yo) Estas resistencias se destinarán a cuatro cabeceras entrar en puertos 0-1-2-3 en el Arduino.
