Paso 11: El LED del sensor
Me gustó el aspecto de los cables coaxiales negro. (esto es cable coaxial delgado, no una gruesa que utilizas para tu TV) El cable era grueso y negro, así que quitó la capa exterior de plástico. Tomé cuatro piezas y había despojado de la última de 5 mm hasta el alambre interior.
Los conductores en los cuatro restantes LED será doblados a un lado para que no toquen entre sí. 5 mm LED son dobladas hacia abajo otra vez.
El ánodo está soldado al cable interior del coaxial y cortado bastante corto que no toque el cable exterior del coaxial. El cátodo se suelda al cable del exterior del coaxial.
Taladre los orificios de
En algún lugar en el exteriores cuatro cuadrados de la cuadrícula, cuatro agujeros son taladrados que son sólo lo suficientemente grande como para que el cable coaxial a través. (véase los cuadros)
Instalar el sensor LED

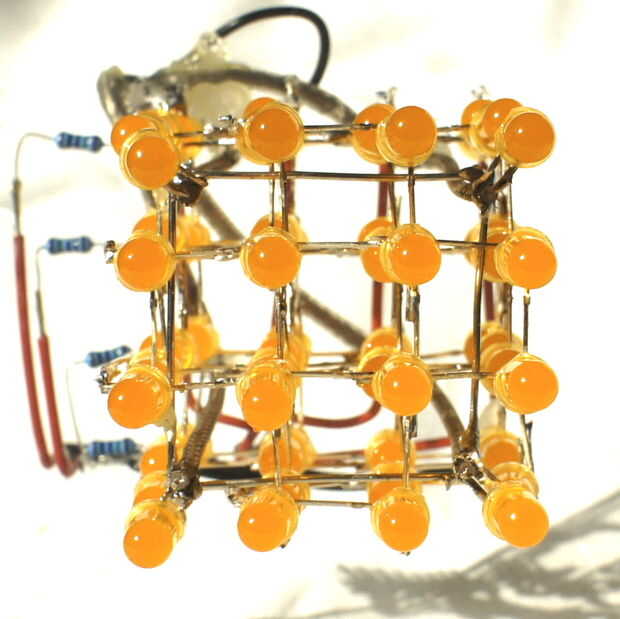

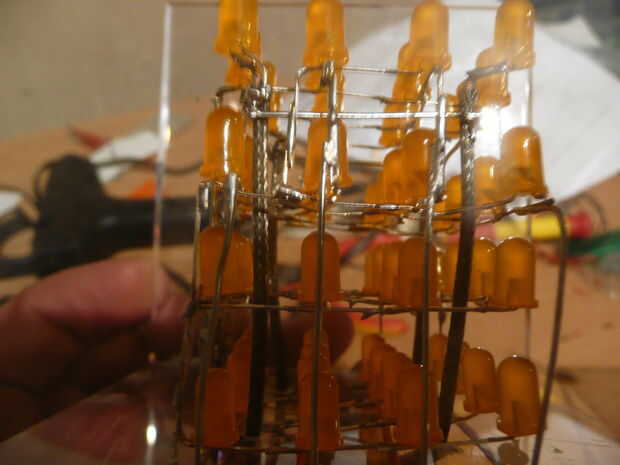

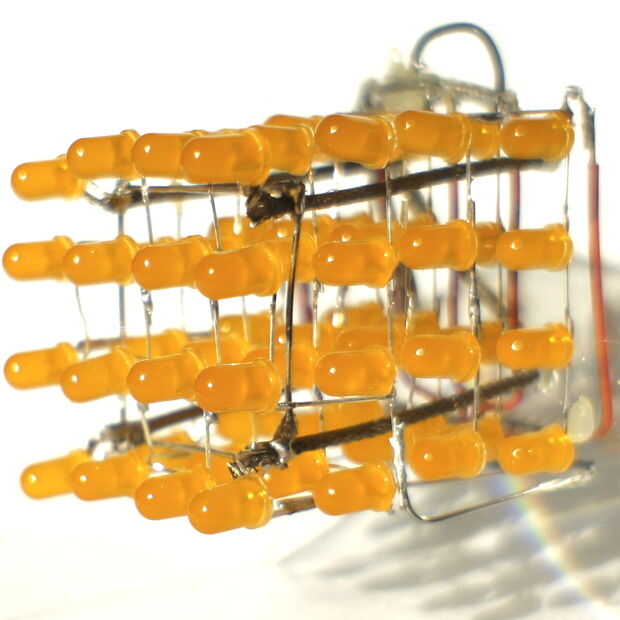

De arriba abajo puede poner los cables coaxiales con los LEDs en ellos a través de los agujeros. Después de que les tocó el violín en el lugar correcto conectar la parte superior de los cuatro cables coaxiales externos con pedazos de alambre todo. (ver imagen) Este alambres apoyará el sensor LED y también conectará los cátodos de los LEDs de cuatro.
Los alambres internos de los cuatro cables coaxiales a cuatro cabeceras va al puerto analógico 0-1-2-3 de Arduino y uno de los cables exteriores de los cables coaxiales va a GND de Arduino. (Todos los cátodos ya están conectados, así que tenemos que tomar solamente una tierra aquí)
Asegúrese de que el cable coaxial no esté en contacto con algunos de los otros alambres, mineral utiliza cinta de aislamiento o pegamento caliente o algo para evitar que esto suceda.
