Paso 5: Cableado del circuito

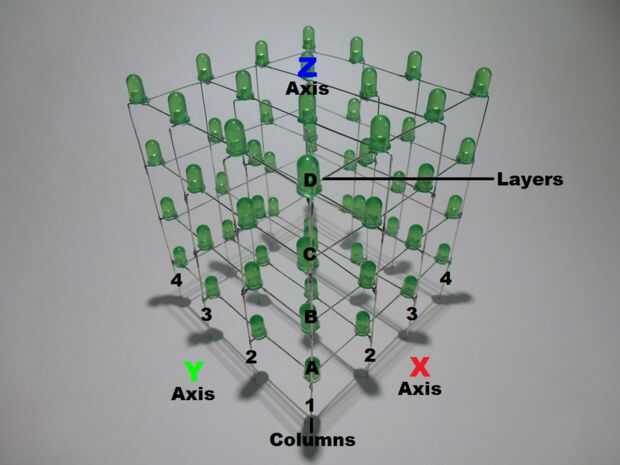

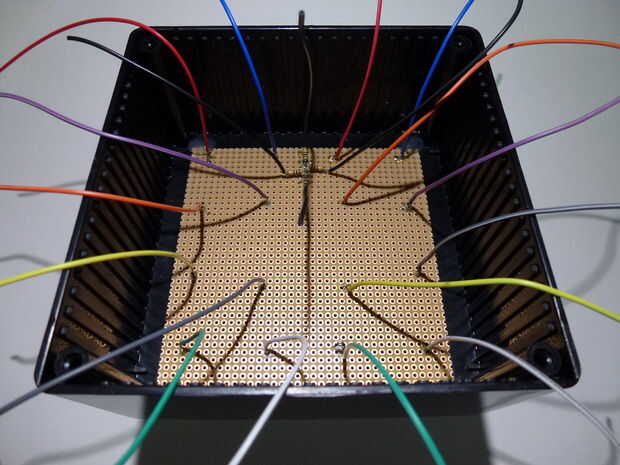

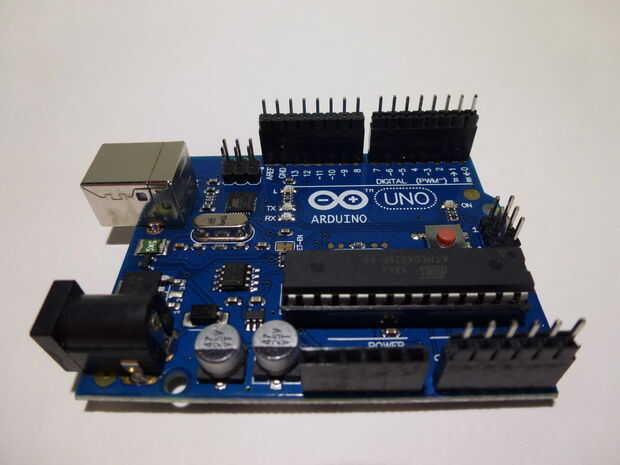

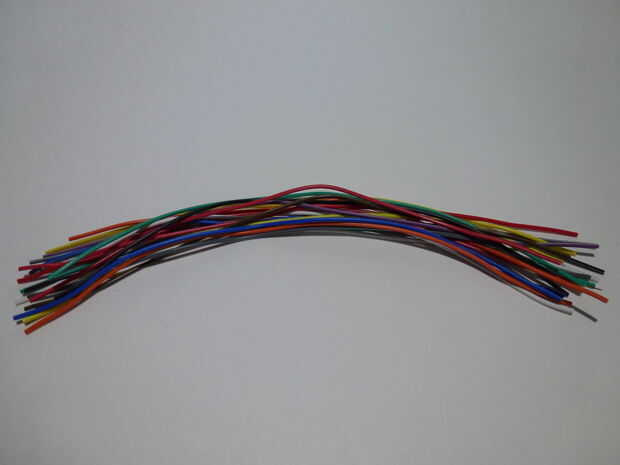

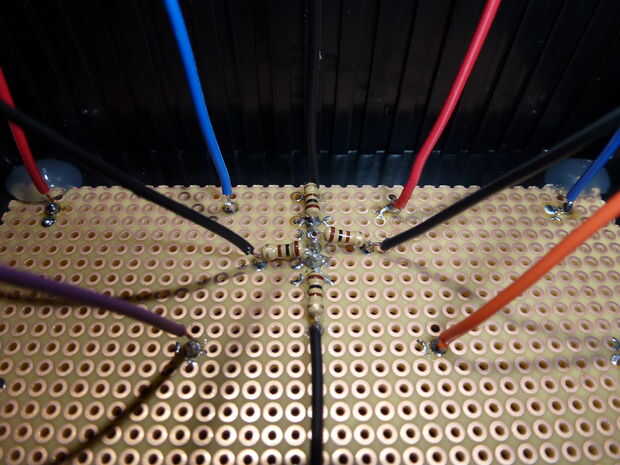

En primer lugar, coloque la cabecera de pin en 3 piezas que se ajustan a la tira de enchufe-pulg digital y analógico Arduino Unos y empezar a soldar los cables a los 16 leads(columns) digital en el tablero de perf. Para el 4 leads(layers) analógico, resistentes a 100 OHM a los cables de la soldadura luego suelde los cables a cada cable resistentes a la. A continuación de la tira y la soldadura de los extremos opuestos de los cables a las cabeceras de 3 pines. El cableado es para parecerse a un gráfico con una 3ª dimensión. Para las columnas, hay dos ejes X e Y. Además, las capas sirven como el eje Z. Si se mira hacia abajo desde la parte superior del cubo LED parece el 1er cuadrante en un gráfico excepto que el origen es (1,1) en el cubo. Además cada LED puede ser nombrado utilizando la técnica gráfica fundamental. Permite probar un ejemplo; Mira la foto de demostraciones y encontrar A(1,4). "A" significa que es de la primera capa y "(1,4)" es X = 1, Y = 4 en el gráfico.
Configuración de la conexión:
Columnas
[(x,y)-pin]
- -13 (1,1)
- -12 (1,2)
- (1.3) -11
- (1,4) -10
- -9 (2,1)
- -8 (2,2)
- -7 (2,3)
- (2,4) -6
- -5 (3,1)
- -4 (3-2)
- -3 (3-3)
- (3,4) -2
- (4,1) -1
- (4.2)-0
- (4,3)-A5
- (4,4)-A4
Capas
[Capa patillas]
- a-A0
- b-A1
- c-A2
- d-A3
