Paso 2: Crear una plantilla de LED

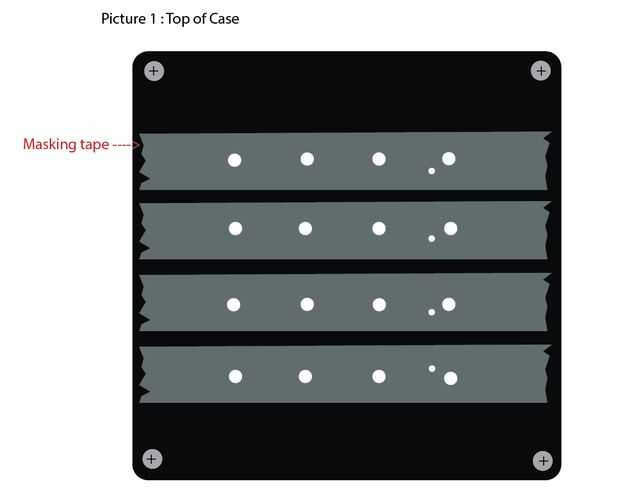

En primer lugar, cubierta la parte superior de la superficie con cinta adhesiva para mantenerlo libre de arañazos y de la soldadura puede caer sobre ella más adelante.
Después de hacer 16 marcas para representar que cada LED se vaya. Luego realizar un extra 4 marcas en un extremo de la red. Estas marcas extras será donde conectamos los cátodos comunes de cada capa en el Arduino. (Cuadro 1) Una buena cosa para recordar cuando marcando sus puntos es que el cátodo (pierna más corta y carga negativa) de cada LED deberá superponerse con la otra. Eso significa que el espaciado entre cada LED necesita para tener en cuenta. (Foto 2) Por ejemplo, si cada pierna cátodo mide unos 23 mm cuando el doblado restar 1mm de espacio cada de mis agujeros hacia fuera y por 22mm por lo que habría una superposición de 1mm.
Después de marcar dónde colocar su LED agarrar el taladro y montar con la misma broca de tamaño como su tamaño de bombilla de LED. Usé una broca de 3mm en la mía ya que mi LED fueron 3mm. Después de taladrar los agujeros de 16 con poco cambie a un poco más pequeño para los últimos 4 agujeros en el extremo de la red. Para el mio he utilizado una broca de 1,5 mm.
