Paso 3: Capas de LED
En primer lugar, asegúrese de que todos está trabajando el LED! Sí, puede tomar un tiempo para probar 64 LED pero es definitivamente vale la pena. No quieres saber tienes un muerto llevado en medio de este proyecto.

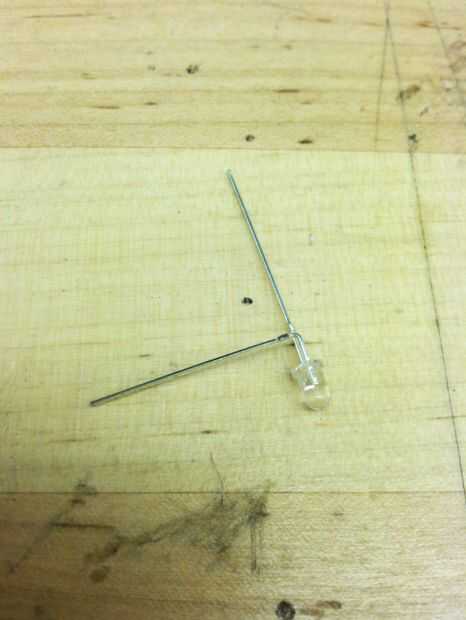

Paso 1) después de probar hacia fuera el LED necesita doblar cada pierna del cátodo en un ángulo de 90 grados. Mina doblado con los alicates justo debajo el quid poco cada pata del LED tiene. Esto mantiene cada curva con una longitud constante. (Cuadro 1)

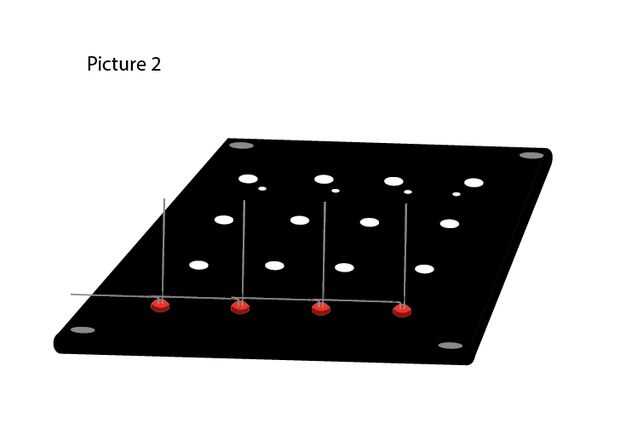

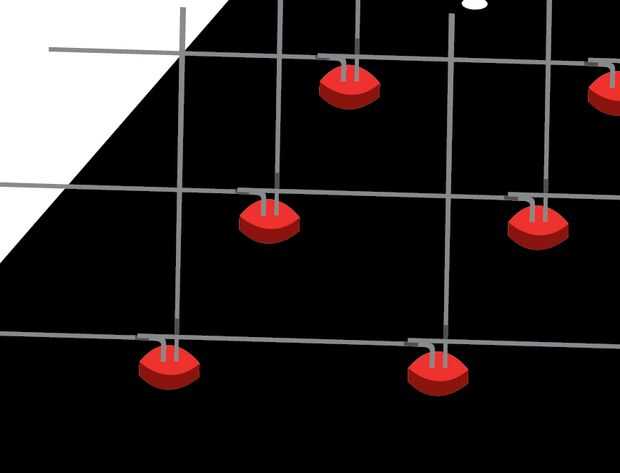

Paso 2) siguiente, lugar 4 LED de en la plantilla que creó en el paso anterior. Si todo salió según el plan de su LED debe superposición de aproximadamente 1 mm. (Foto 2) la soldadura de todos los LED en el lugar que se superponen. Repetir este paso 3 veces más y llenar la plantilla.

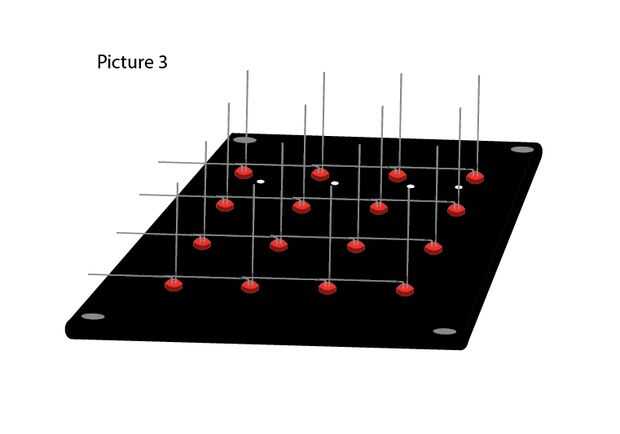

Cuando haya terminado debe tener 4 filas de 4 LED de soldados juntos. (Imagen 3)

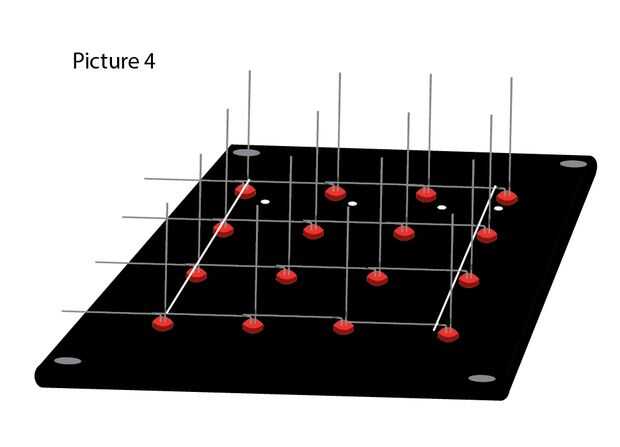

Paso 3) ahora tendrá que cortar dos trozos de alambre sin aislamiento sólido y enderezarlas. El cable debe ajustarse a la longitud del cubo. Estos trozos de alambre conectarán las 4 filas de LED para formar una capa. Coloque un cable después de la primera fila de LED y un cable justo antes de la última fila de LED. (Imagen 4) No dude en cortar las patas restantes de los 4 cátodos.
Paso 4) Quite la capa y ponga a un lado.
Repita los pasos 2-4 para crear 3 capas más de LED!
