4 x 4 X 4 LED cubo con Arduino Uno (4 / 8 paso)

Paso 4: Soldar las capas LED juntos

Ahora estás listo para la soldadura de todas las capas de LED!

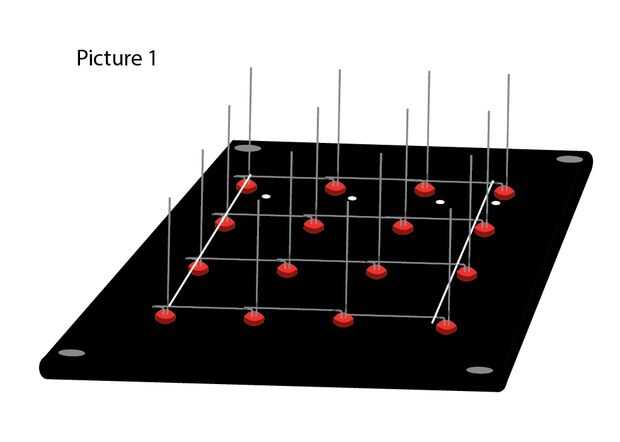

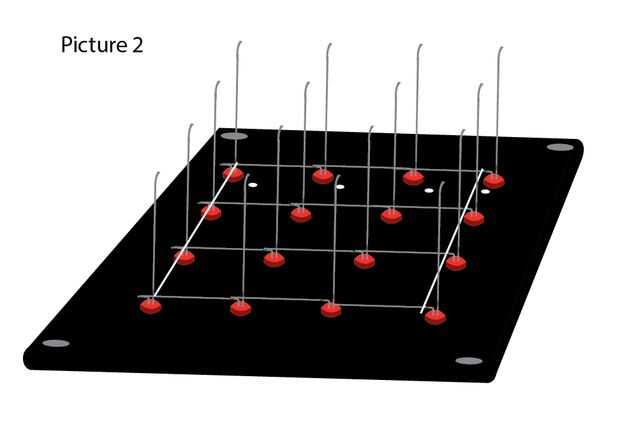

Coloque una de sus capas de LED en la plantilla (cuadro 1). Ahora doblar ligeramente el extremo de cada pata del ánodo por lo que será más fácil de la capa a la que en la parte superior de la soldadura. (Foto 2)

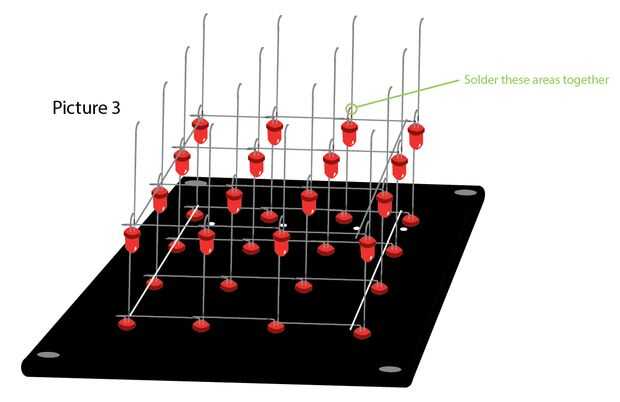

Coloque una segunda capa de luces LED en la parte superior el primero de ellos. Puede utilizar algo para apoyar la segunda capa para que permanezca perfectamente alineado y espaciado entre el primero de ellos. Yo comentarlo y usa las manos extras para mantener la segunda capa encima de otra. Ahora soldar los extremos doblados de cada pierna del ánodo a la pierna del ánodo por encima de él. (Imagen 3) Repita este paso para las dos últimas capas. En la última capa no doblar el extremo de cada pata del ánodo puesto que usted no soldar una capa por encima de él.
