Paso 5: circuito

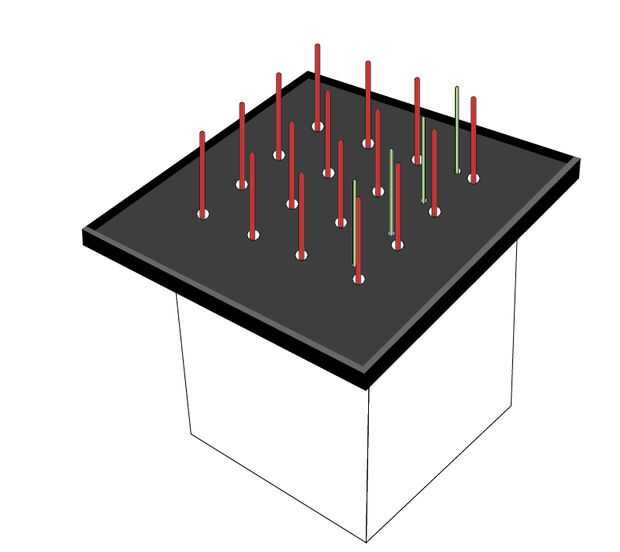

Tire de los cables restantes de ánodo en la parte inferior de su cubo a través de la parte superior de la caja.

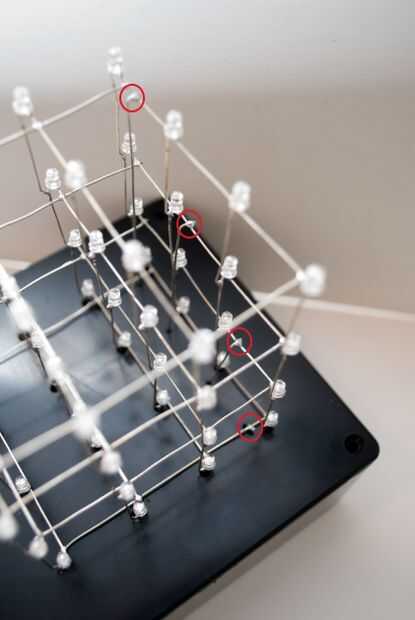

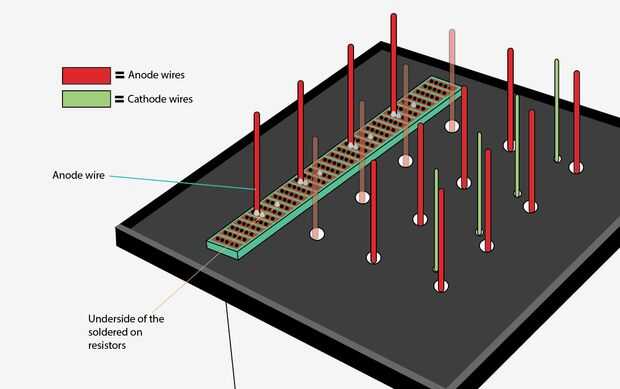

Antes de que arranque cableado del circuito corte 4 pedazos de alambre sin aislamiento sólido. Asegúrese de que sus piezas de alambre son lo suficientemente largos para empujar por la parte superior de la caja ya que usted tendrá que soldar en una placa perforada más adelante. (Cuadro 1) Será necesario doblar el extremo de cada uno de los cables en un ángulo de 90 grados. Pase el cable a través de los agujeros de 1,5 mm y soldarlos a cada capa de cátodo común. (Foto 2)

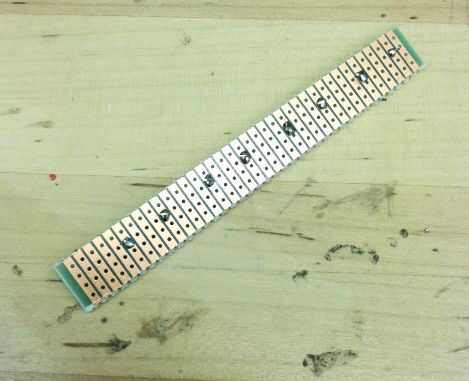

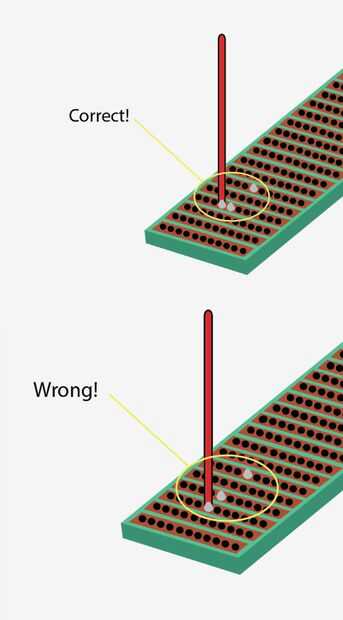

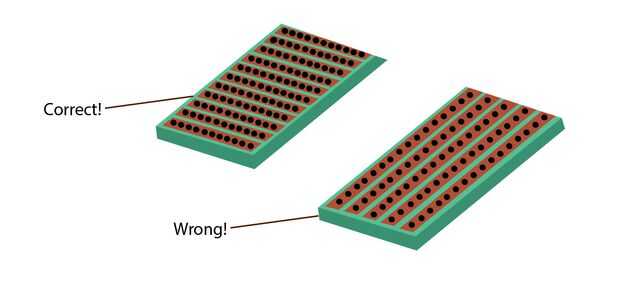

Para empezar a hacer tu circuito agarra tu placa perforada y resistencias. Corté mi tablero en tiras, por lo que sería más fácil meter 4 de los cables del 16 ánodo en él más adelante en lugar de meter todos los cables del 16 ánodo en él al mismo tiempo. Si utilizas la placa perforada con conductores de cobre Asegúrese de seguir los cables y accidentalmente no corte en la dirección equivocada. (Para referencia ver foto 4 y 5) Si los cables no están conectados no funcionará el circuito!

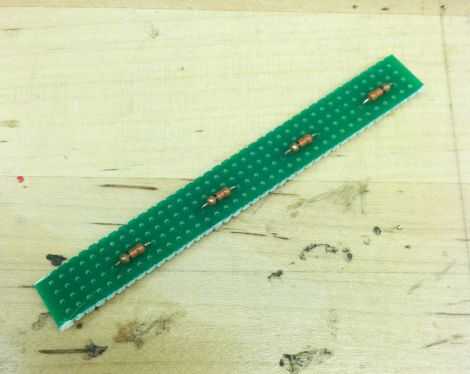

Después de tener 4 tiras de estaño 4 resistencias en cada uno de ellos. (Imagen 3 y 4) Coloca cada tira sobre mi cubo primero para marcar donde cada pata asomó a través así que mis resistencias encajaría perfectamente con cada pierna del ánodo. Las piernas de cátodo no necesita resistencias! Repita este paso para cada tira.
Ahora debe tener 4 tiras de placa perforada y 4 resistencias en cada tablero. Corte las patas restantes de cada resistor.

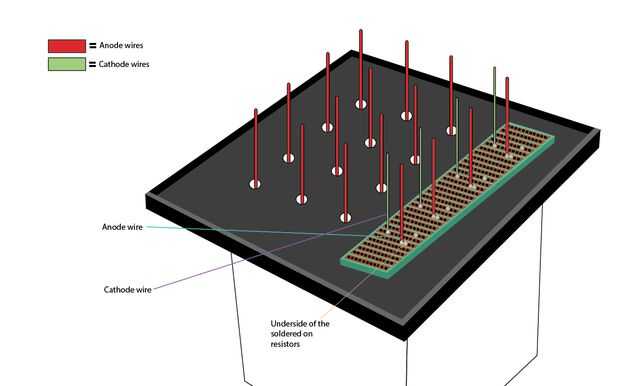

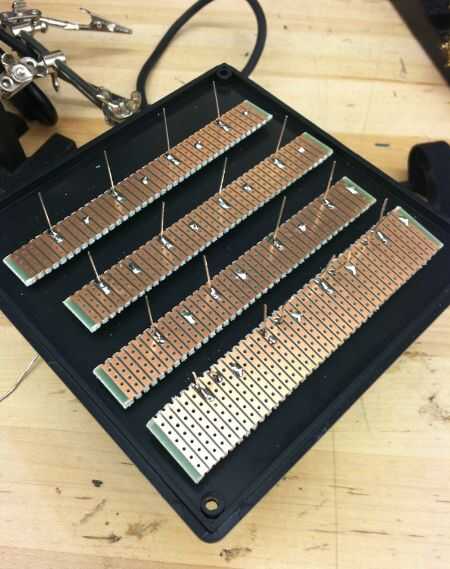

A continuación, coloque una placa perforada en el cubo y soldar las patas 4 ánodo a él. (Cuadro 6 y 7) Repita este paso para cada tarjeta! Para la Junta que tiene las piernas de cátodo común que también se asoman a través de él sólo la soldadura las piernas a cualquier columna en blanco en su placa perforada. No necesitan conectarse en las piernas de ánodo y columnas de resistencia. (Cuadro 8)

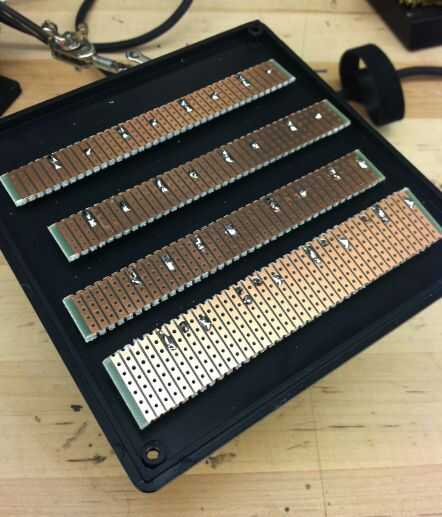

La placa debe mirar esto... (Imagen 9) y luego todo el resto de las piernas por lo que parece este (cuadro 10).

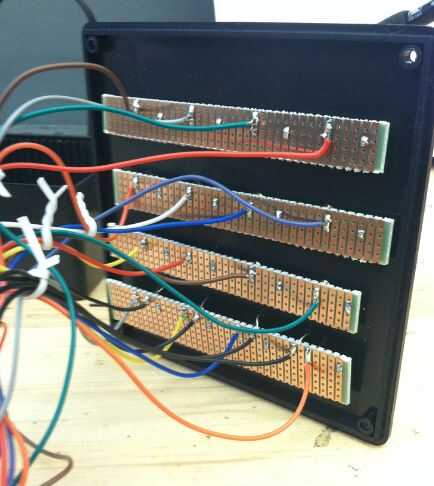

Ahora los cables de 20 puente y soldar los cables en la parte superior cada pierna soldada del ánodo y cátodo pierna. (Imagen 11)
