4 x 4 x 4 LED cubo (3 / 7 paso)

Paso 3: El esquema

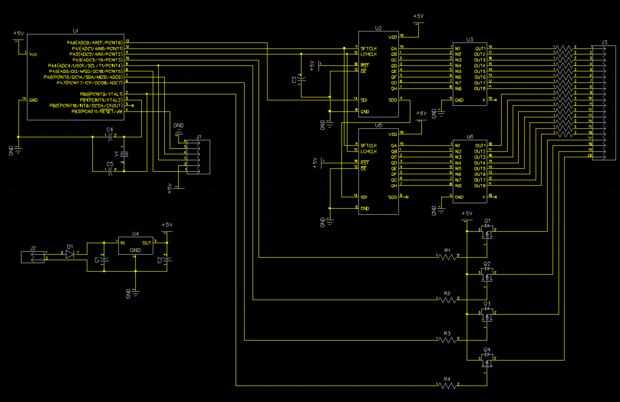

En el esquema ves dos gatos grandes.

Uno tiene 6 pines, es para el ICSP. El con 20 pernos cubre los 16 LED-cátodos y ánodos LED 4.

En el cubo, cada capa tiene un ánodo común. Cada uno de los 16 LEDs de una capa tendrá un dedicado cátodo, controlado por 1 de los 2 DarlingtonArrays controlado por ShiftRegisters (cada uno con 8 salidas). Estoy usando MOSFET SMD. Usted puede buscar throughhole FETs o comprar algunos SMD con adaptadores THT. Recuerde que usted necesita MOSFET de canal P con LogicLevel (5V)
