4 x 4 x 4 LED cubo (6 / 7 paso)

Paso 6: Construcción de PCB

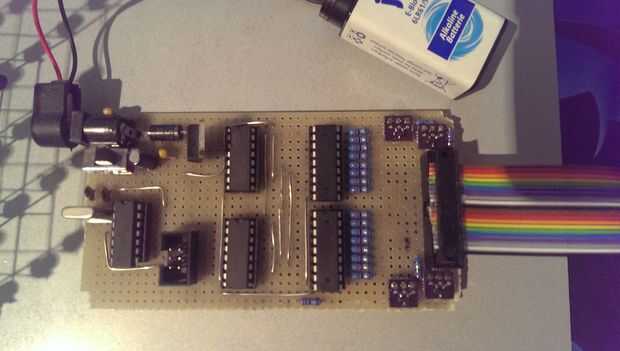

Si sabes cómo soldar y cómo leer esquemas vaya todo bien. En mi PCB, también tienen un cuarzo externo y una fuente de alimentación regulada. También he añadido un diodo gigantesco, por lo que no puedo destruir mi ATTiny accidentalmente.

Te recomiendo que uses unos cables en la parte posterior del PCB debido a que las salidas de los Shiftregisters son un poco en la dirección opuesta de las entradas de las matrices de darlington...

Las cositas de violeta son SMD adaptadores THT diseñé. Ordené a oshpark, aquí hay un enlace donde pueda pedir: https://oshpark.com/shared_projects/I52wfkUo

Usted necesitará agregar encabezados a él aunque ^ ^
