40 x RGB LED controlador con PWM de 8 bits y patrones seleccionables


Actualización: Este controlador ha sido sustituida por la muy superior 48 canales Mono / 16 canal RGB LED controlador, con conexión USB y compatibilidad ColorMotion . Visite http://www.chromationsystems.com/48channled.html para obtener más información, enlaces y compra

Un conductor simple relatividad he diseñado para el uso en Infinity espejos, caso Mods y todo lo que se podría utilizar algún color.

Controla 40 x común cátodo LED RGB en 8 canales con PWM de 8 bits, 16 millones de combinaciones de color.

Cinco grupos con 8 controlados independientemente RGB LEDs cada uno, se arreglan para terminar (cuadrados o un lazo) y junto con los patrones sin fisuras parece que 40 todos los LEDs están controlados por ellos mismos.

Controlador mide 2,5 "x 3.5" x > 1"

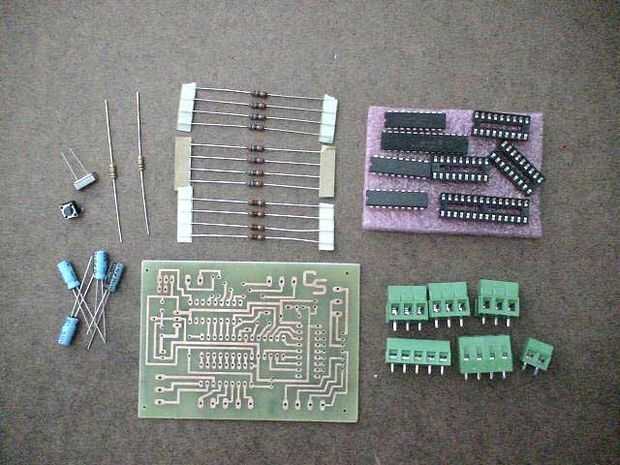

Kits incluyendo PCB + todos los componentes y 40 x 5mm RGB LED se pueden comprar en mi tienda en www.ChromationSystems.com

o un paquete de desarrollador con todos los archivos necesarios para recrear este proyecto puede ser Encontrado aquí

Agregar un adaptador de red adecuado y correspondiente panel montaje barril jack a su orden

El PCB para este proyecto es fácil para un LG moderadamente cualificado, cableado de las barras de luz es confuso, asegúrese de saber lo que hay que hacer y puede entender las instrucciones antes de intentar este proyecto.

Se establece para 5 voltios entrada a 1.2 Amp (estimación segura). Pero hay un lugar para un 7805, si la corriente de entrada debe ser de más de 6 voltios. No se recomienda como 7805s la mayoría no puede manejar suficiente corriente para todos los 40 LEDs de RGB.

Información completa se encuentra en La hoja de datos

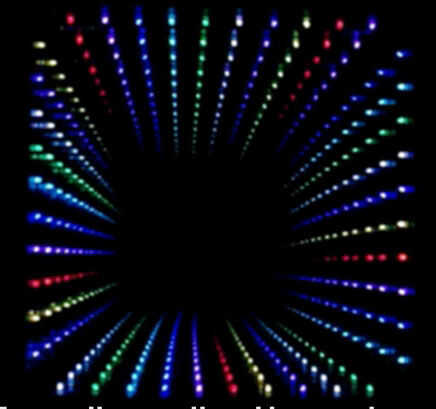

Kits con todo lo necesario para recrear el infinito espejo abajo pueden adquirirse aquí.
