Paso 2: Resistencias y puente
-Inicio con la colocación de las resistencias de ohm k 10 (marrón - negro - naranja - oro) R1 y R2

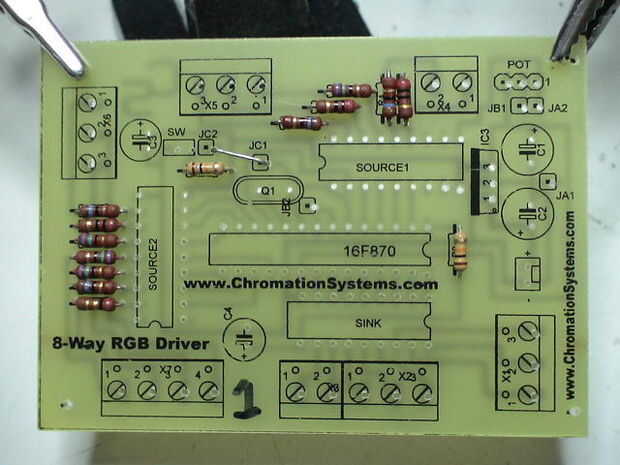

-Colocación de 1 vatio resistencias (R3 - R14) pueden ser un poco confuso pero siga el diagrama y tómese su tiempo. Se arreglaron aparentemente sin orden, pero resulta más fácil para los bloques de terminales.
Con un trozo de cable trenzado sólido salto JC1 a JC2
-IC3 vendrá saltaban sobre una PCB comprado como no se utiliza.
-De lo contrario saltar los dos orificios exteriores (1 y 3) con un alambre de filamento sólido y llenar en el cojín de la soldadura de agujero "2" con alguna soldadura.
* Si el voltaje de entrada debe ser de más de 5 voltios, deberá colocarse un 7805 en como en la imagen.
Asegúrese de recordar la cantidad de energía va disipando.
JA1 y JA2 y JB1 & JB2 y encabezado "Pote" son sin usar y pueden ser ignoradas
