Paso 3: Oscilador, tomas de corriente y capacitores
Oscilador:
-Oscilador no tiene ninguna polaridad y puede ser colocado en sin embargo.

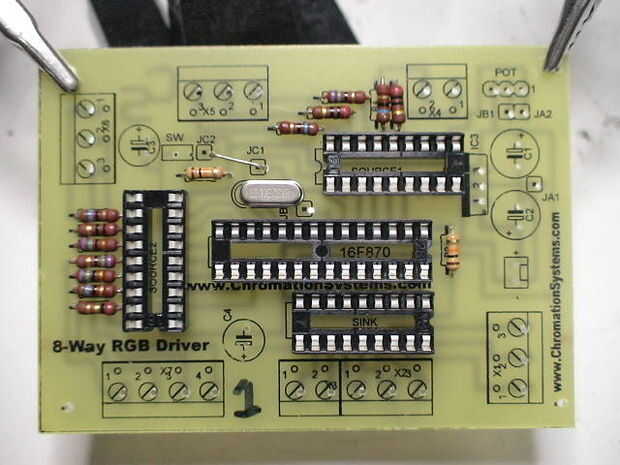

Zócalos:
-Observe la ilustración de lado superior y alinee la muesca del zócalo con la muesca de la ilustración.
-Alinear las tomas con los agujeros y compruebe que todos los pernos se alineen con su agujero antes de presionarlo firmemente. Desde el lado cobre, verifique que no pins tienen aplastados debajo de la toma. Luego soldar todos los pines, teniendo cuidado de no crear y soldar puentes para pernos adyacentes.

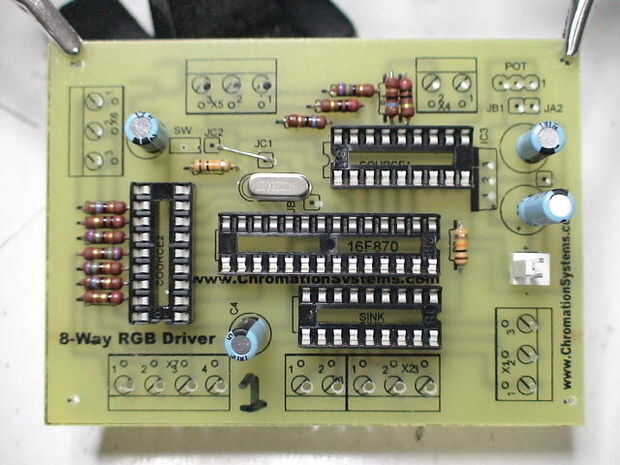

Condensadores:
Los condensadores son electrolíticos y tienen polaridad. Por lo tanto deben colocarse correctamente.
Cabezal de alimentación:
Este es un encabezado de polarización (cabe en sola forma) así que pensar en cómo se desea.
