Paso 5: Preparar una barra de LED RGB
Dependiendo de lo que va a utilizar su controlador para variará el tamaño de barras de iluminación LED RGB que necesita. Me parece más fácil usar una tira de Junta perf para esto. Su barato y funciona muy bien.
Por razones de envío tus franjas tendrá que ser cortado en piezas. Sólo los ponen a un extremo y pegamento si se desea.
Yo será la construcción de un espejo infinito de 16 "x 16". Así que estoy empezando con 16" largo pedazo de Junta de perf. He marcado donde los LEDs van a ir. Deben alinearse con holesof las paredes internas del espejo infinito, por lo que deben ser espaciados uniformemente. El espacio a bordo del perf es una conveniente 0,1" por agujero. Tan 10 agujeros es 1".
Comenzar: Revisar todas las imágenes antes de comenzar. Un dispositivo del tipo mano realmente ayuda aquí.
* Notas: Todos los LEDs RGB tienen un lado plano en el caso. Todos los los LEDs deben ser orientado el mismo para los pernos R-G-B a línea de arriba. Elegir un lado de la tabla de perf y frente a todos del lado plano del LED a él.
* Ser paciente esto puede tomar mucho tiempo, pero el producto final vale la pena.

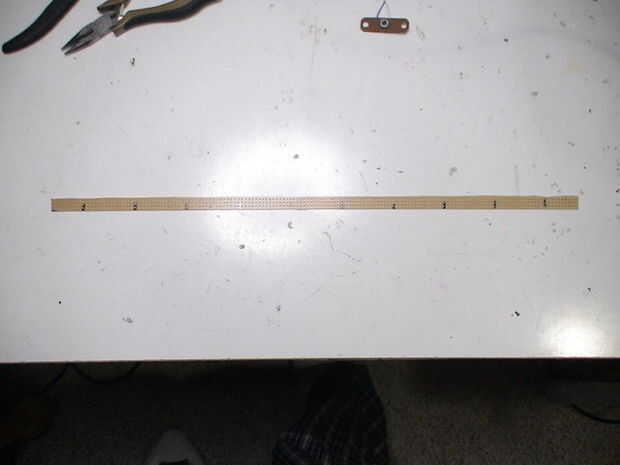

-Colocar un trozo de su tablero de perf y marca con un rotulador donde irá cada LED, hacerlos espaciados uniformemente.

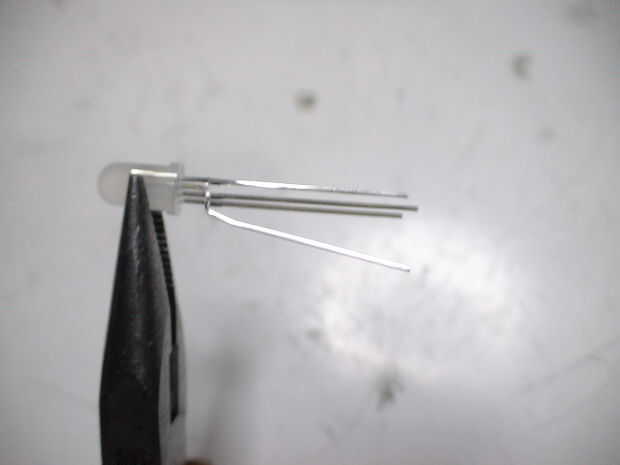

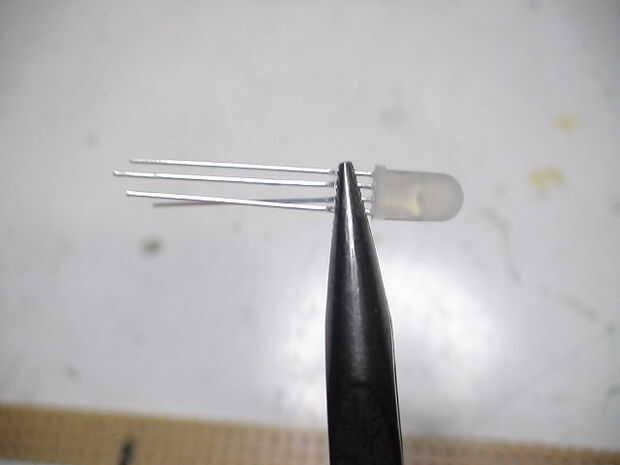

-Coge un LED RGB y sosteniéndolo cerca el pliegue superior encima de la tierra conducen a un 90deg. ángulo.

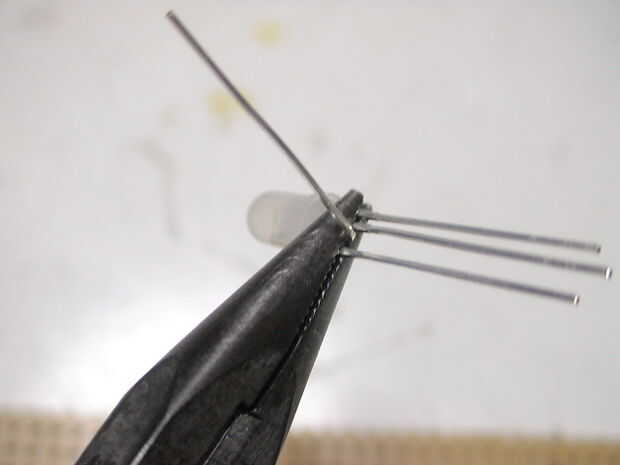

-Entonces coge el cable de tierra después de la primera curva y curva hacia abajo, paralelo al resto de los pines.

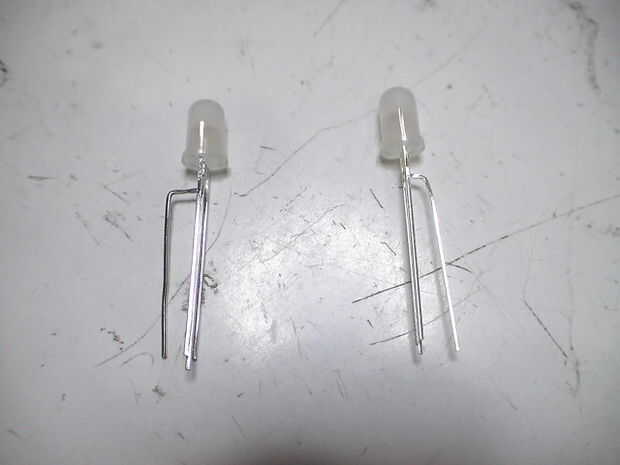

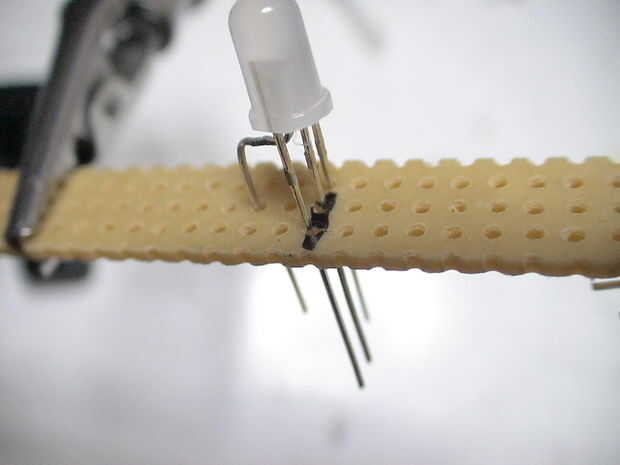

-Coge otro LED RGB y una vez más doblar el cable de tierra a un 90deg, pero hacerlo en la dirección opuesta que hizo en la primera. Así los pernos R-G-B quede alineado con el primer LED. Entonces curva paralela a las otras tres clavijas.

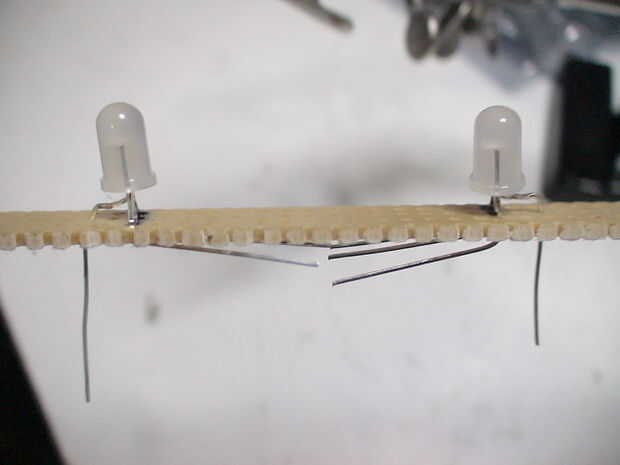

-Colocar el LED en su lugar, cada pareja debe tener sus cables de tierra hacia fuera.
* Cada par debe agruparse como en la imagen de abajo.

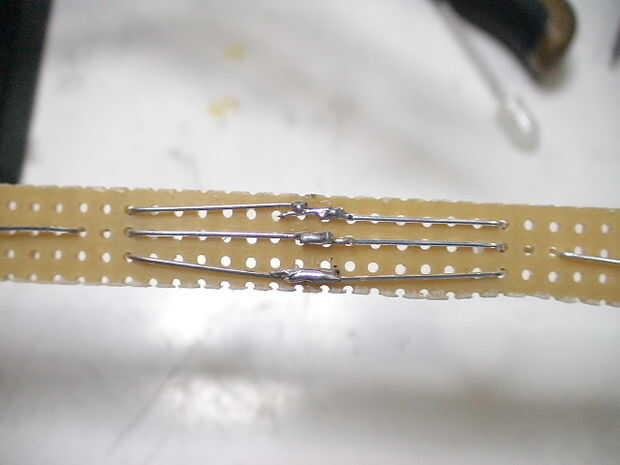

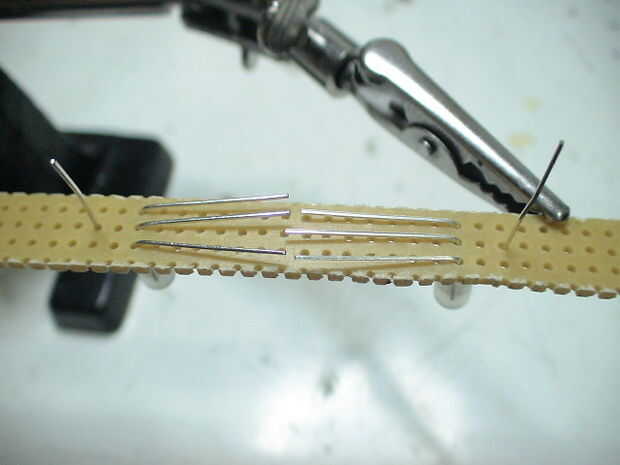

-Una vez que tienes un par de LEDs, doble sus pernos R-G-B hacia adentro hacia los demás y de la soldadura.

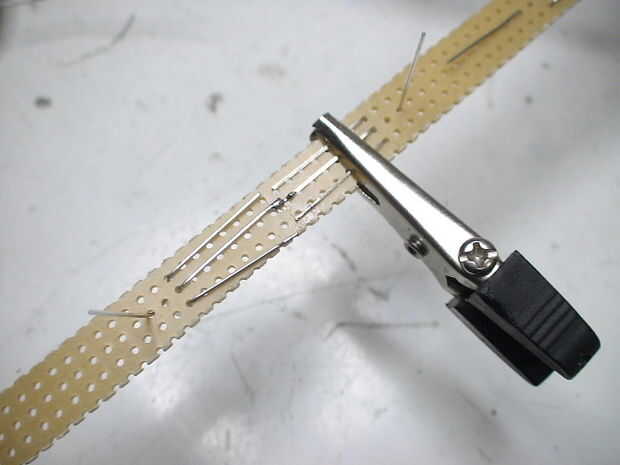

-Ajustar los cables para que no se toquen. Más tarde una gota de pegamento caliente les mantendrá separados.

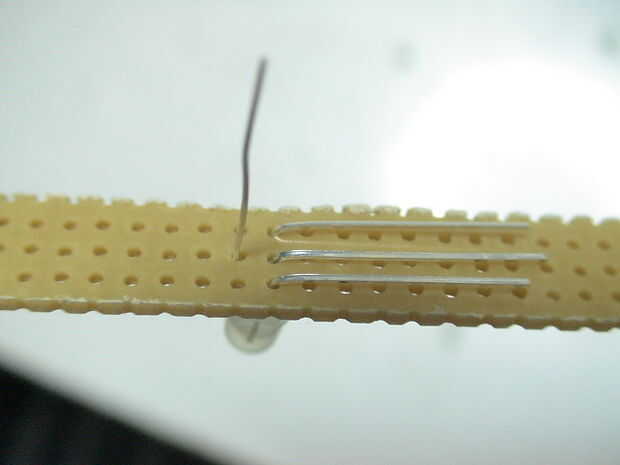

-Doblar los cables de tierra plana a la Junta. Ellos se cortará posteriormente.
Y repetir hasta que tiene 5 pares y 1 bar.
3 más para ir. Repetir.
