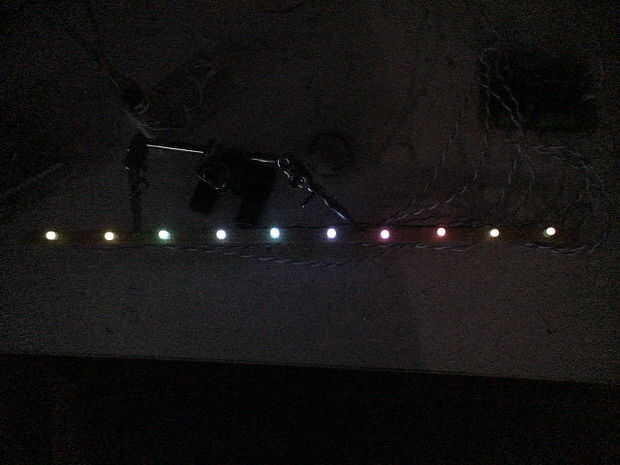

Paso 8: Probar la barra de luces y regulador
Después con mucho cuidado sobre el controlador para soldar puentes, empalmes de la soldadura embotado y cables sueltos.
-Tomar el PIC programado y cuidadosamente lo conecte a su toma. La muesca en el conector va en el mismo extremo que el punto blanco en el micro controlador.
-Tomar el IC TD62083APG y cuidadosamente colocarlo en su receptáculo, etiqueta "Sumidero" en la ilustración superior lateral. Otra vez, alinee el punto con la muesca.
-Últimos dos IC es la TD62783APGs. Van en los zócalos con la etiqueta "SOURCE". Alinee la muesca con el punto.

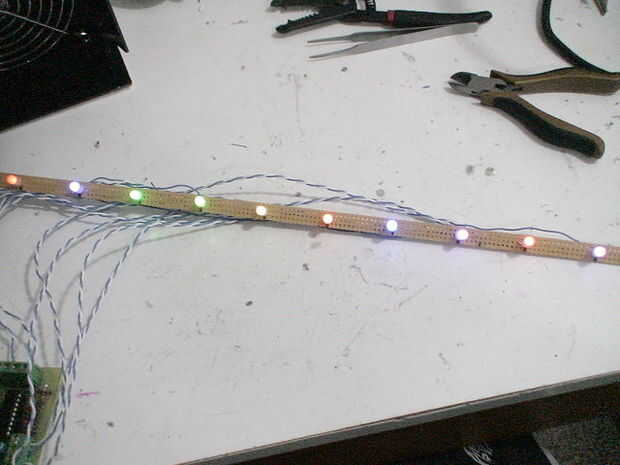

Coloque la barra:
-Conectar todos los cables con su rosca apropiada y segura.
-Al colocar los cables en los terminales, asegúrese de que cable no cuelgue hacia fuera podría tocar los cables que lo rodean.
-Si no desea conectar todos los LEDs enseguida (para probarlos). Una resistencia (100-500) podría ser colocada en serie con cada terminal, tierra que permitirá que los LEDs no recibir mucho actual.
Antes de continuar, el controlador espera que todos los 40 LEDs estar conectadas y proporciona suficiente corriente para ellos. Si todos los LEDs no se enganchan para arriba, los demás conseguirá sobreintensidad de corriente y puede dañar o destruir los LED. (He hecho y no daña nada aunque)
Conecte el cabezal de alimentación de 2 pines en su alimentación, cuidado de la polaridad. Si compraste el kit necesita adjuntar engarces y una cubierta para los cables de la fuente de alimentación. Para hacer esto siga a Este breve Tutorial sobre enrrollado
Revisar todo nuevamente y aplique algún poder.
