40W DIY CNC láser de corte, de impresión mala mejor con 3D (9 / 11 paso)

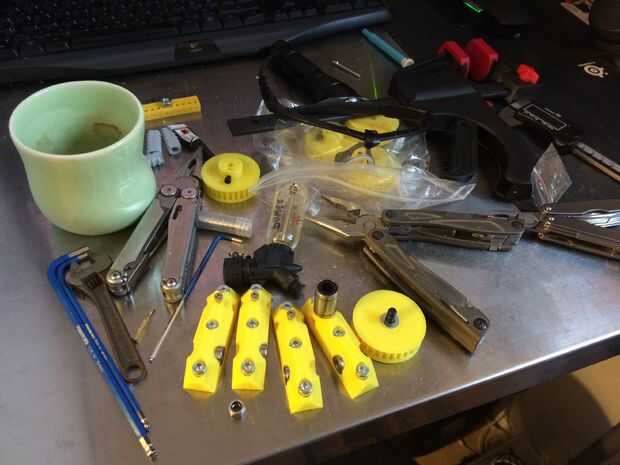

Paso 9: Preparar las piezas impresas

Z-tabla framemount.stl

3 x M5x12

3 x T-tuerca M5

1 x MR126 ZZ, pressfit

1 x M3x8

1 x M3 tuerca, pressfit

Z-table_mount_front.stl

1 x M6 tuerca, pressfit

1 x LM8UU, prensado, si la tolerancia es demasiado calor la abit de cojinete y debe deslizarse justo en.

Z-table_mount_back_tableside.stl

1 x M6 tuerca, pressfit

1 x LM8UU, prensado, si la tolerancia es demasiado calor la abit de cojinete y debe deslizarse justo en.

Z-table_tension_block.stl

2 x M5x12

2 x tornillo M5

1 x M6 tuerca, pressfit

1 x M6x25

Z-axis_crank_knob.stl

1 x M3 tuerca

Z-axis_crank.stl

1 x M3x8

1 x M3 tuerca, pressfit

Pulley_lille.STL

2 ZZ x MR126

Pulley_T-MXL-XL-HTD-GT2_N-Tooth.STL

2 ZZ x MR126

1 x M3x8

1 x M3 tuerca, pressfit

Nema_17_Y-axis_motor_mount.stl

8 x M3x8

5 x M5x6

5 x M5 teenut

Laser_Homing_mount_X-axis.stl + Laser_Homing_mount_Y-axis.stl

1 x M5x10

1 x M5 teenut

1 x M3 (contratuerca), pressfit

1 x M3x8

Y-axis_5mm-5mm_coupling_M3.stl

2 x M3 tuerca, prensado, se puede pegar para la Asamblea fácil

2 x M3x14

Y axis_pulley_aligner.stl

2 x M5x10

2 x teenut M5

x Tamiya 1150 2 rodamientos ABEC 9

Y-stage_X-stage_carrier.stl

x 3 kit rueda de Delrin, OpenBuilds, retirar el espaciador y seguir sus instrucciones.

1 x separador excéntrico

3 x M5x10

3 x teenut M5

2 x M5x14

2 x M5 tuerca, pressfit

X-stage_mirror+focus_carrier.stl

x 3 kit rueda de Delrin, OpenBuilds, quite la arandela y seguir sus instrucciones.

1 x separador excéntrico, se usa en lugar de un espaciador en la ranura de una sola rueda.

2 x M5x14

3 tuerca de x M5, prensado

1 longitud de varilla roscada M5 listo para cable de cadena de arrastre

X-axis_steppermount.stl

4 x M3x10

2 x M5x10

2 x teenut M5

1 x NEMA 14 paso a paso

1 x polea de sincronismo de aluminio de 5 mm MXL

1st_mirror_mount.STL

2 x M5x10

2 x teenut M5

2 x M3x10

2 x tuerca M3

2 x arandela M3
