Paso 4: Resumen BOM y pensamientos parte 2 (electrónica)
Controlador:
Hay un número de configuraciones diferentes que se puede elegir entre Smoothieboard, LAOS, configuración personalizada de GRBL y la lista continúa.
Si quieres ir a todo lujo puede hacer un aswell de configuración DSP .
Estaba dotado de un kit de tablero de regulador de LAOS principios de este año, estoy corriendo el circuito LaOS Junta rev 0.4 + LaOS I2C Mostrar rev0.3 de la Junta, el proyecto de LAOS tiene desde entonces se trasladaron a Reverendo 0.5 que se ha corregido un error de hardware y en general significativamente simplificado las tarjetas controladoras de entrada-salida, para todos ellos en línea de un lado de la Junta.
Verdad me gusta el hecho de que puedo hacer bonito grabado en un corte de ejecutar y no tiene que dividir los dos, o compilar mi propio código de g y combinar para un trabajo completo que requiere de grabado y corte.
Para el cableado lo etc echa un vistazo a su sitio que está vinculado por encima, explica todo en detalle.

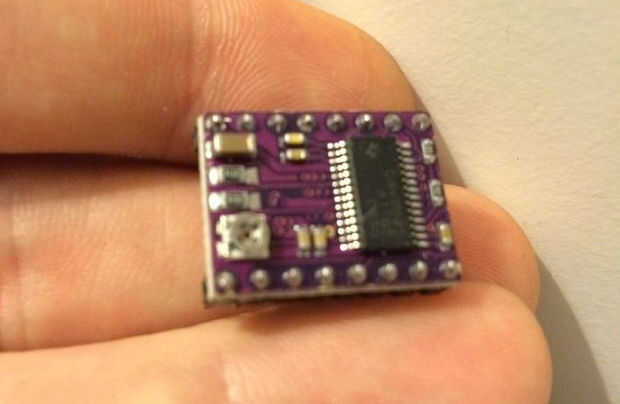

Reemplacé el stock de 1/16 drivers microstepping con la 1/32 DRV8825, para reducir el ruido y una mayor precisión, son gota en reemplazos para todo es tan normal.
Limitswitches:
Utilicé dos estos, son fáciles de trabajar con LED a bordo para la confirmación visual y el tipo de enchufe compatible con el tablero de LAOS, y tenía en un cajón :)
Cableado:

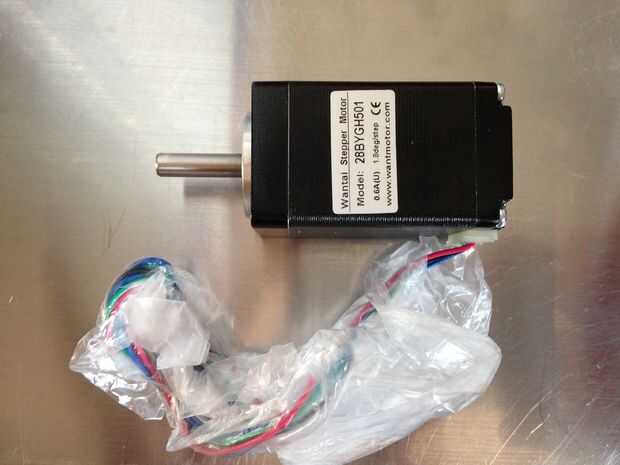

Yo he usado cables ethernet plano mina tenía plomos de un solo núcleo, que torcido juntos para ejecutar los steppers en bipolar, lo bueno con el cable plano de ethernet es que puede pasarse a lo largo de la protuberancia justo en su interior. Soy un gran fan de cables incluso durante el proceso de la maqueta.
Para el limitswitches que tenía algunas arco iris cinta tendido alrededor, uso lo que flota su barco, pero ten en cuenta que sin blindaje y que cierre la HV cableado le podría terminar con algunas señales falsas al utilizar su equipo.
Conectores:
Utilicé la misma como son envío actualmente con la Junta de LAOS que se puede comprar aquí, se podrían cambiar algunos clientes con estos terminales si mejor te convenga.
