Paso 7: Resumen BOM y pensamientos parte 5 (piezas 3D)

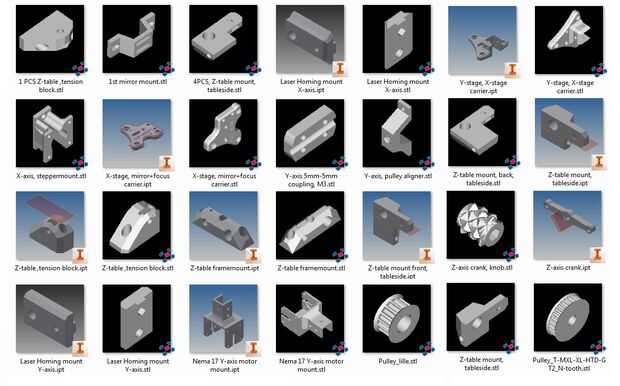

Usted puede encontrar todas las piezas que he hecho aquí.

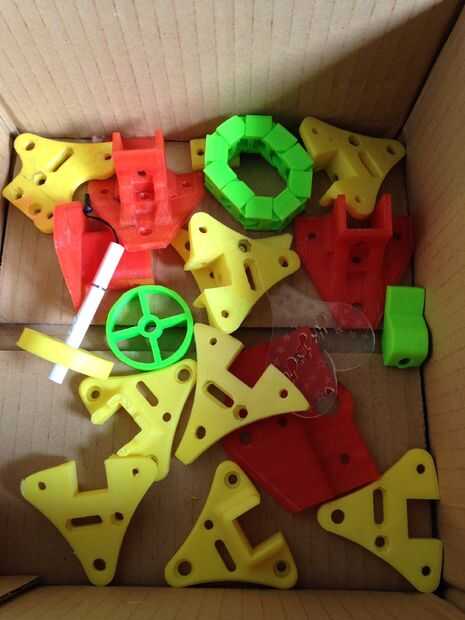

Estas son todas las piezas impresas individuales necesarias para una réplica de la configuración de mi:
8 x framemount.stl Z-table
2/4 x Z-table_mount_front.stl, depende si tu trasero debe estar a nivel. el "Z-table_mount_back_tableside.stl" es y versión extendida.
2 x Z-table_mount_back_tableside.stl
¿1 + 1 +? x Z-table_tension_block.ipt,
2 x Z-axis_crank_knob.stl
¿1 +? x Pulley_lille.stl
1 x Z-axis_crank.stl
5 x Pulley_T-MXL-XL-HTD-GT2_N-tooth.stl

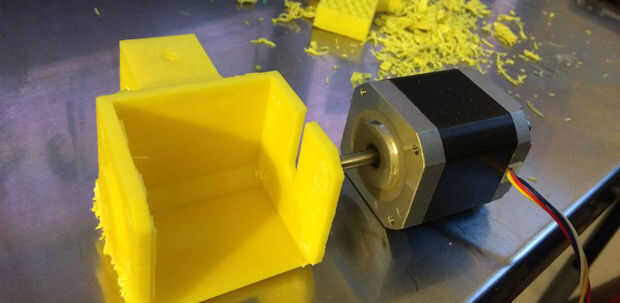

1 x Nema_17_Y-axis_motor_mount.stl
1 x Laser_Homing_mount_X-axis.stl
1 x Laser_Homing_mount_Y-axis.stl
4 x Y-axis_5mm-5mm_coupling_M3.stl
2 x Y-axis_pulley_aligner.stl
2 x Y-stage_X-stage_carrier.stl
1 x stage_mirror+focus_carrier.stl X
1 x X-axis_steppermount.stl, va a necesitar apoyo en la mayoría de las impresoras por lo que recuerdo.
1 x 1st_mirror_mount.stl
