Paso 2: Construcción de Base
Construcción de base circular utilizando un instrumento de corte. Utilicé una sierra de cinta con una plantilla de corte del círculo por lo que fácilmente podría hacer un círculo perfecto con la mano. También es concebible podría utilizar algo como un cortador láser, molino CNC u otros medios de avanzada.

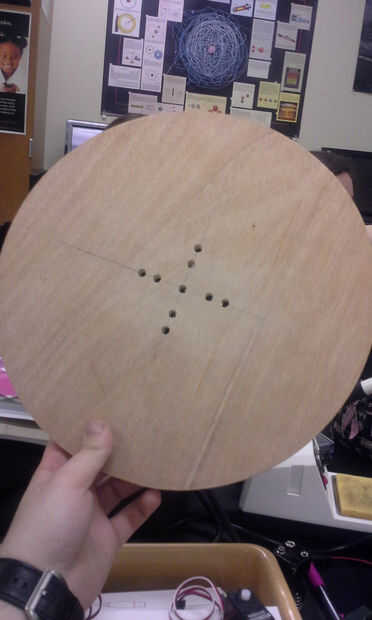

Después de cortar su base (o al mismo tiempo si utiliza CNC), necesita una serie de agujeros de.25 pulgadas en la base del taladro. Los cuatro primeros se hacen.78 pulgadas desde el centro de la pieza en cada dirección cardinal para que formar a una especie de signo. Se hacen los orificios próximos en línea con la primera y centro y.5 pulgadas del primer conjunto de agujeros.

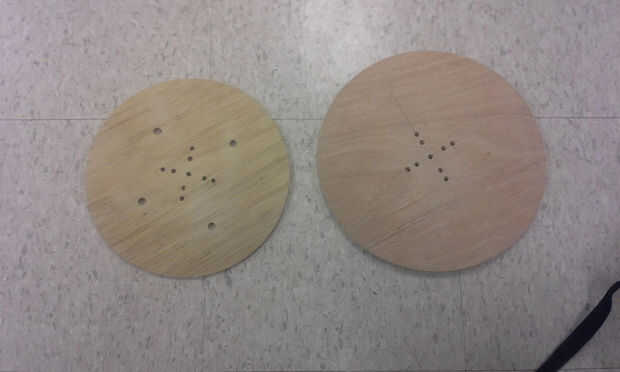

Los agujeros próximos son.375 pulgadas y se perforan cerca de.5 pulgadas desde el punto medio de cada conjunto de agujeros perforados. Estos agujeros para pasar los cables y realmente se pueden colocar en cualquier lugar que sea conveniente para el cableado.
Para perforar los siguiente conjuntos de agujeros (para el montaje de la Arduino) encontramos más fácil fijar el Arduino en la base, trazarlo y entonces usar un lápiz u otro instrumento de marcaje para marcar las posiciones de los orificios. Si usted CNC la base entonces tomar medidas es tu amigo. Perfore los orificios con una broca de 7/64.
