En mis proyectos de 433 MHz he estado usando un par de (0,70 cnts) barato de Tx/Rx
módulos. Sobre todo he utilizado el emisor y que es realmente muy bueno: si se utiliza para accionar interruptores remotos disponibles comercialmente, que llegue muy lejos con solo una antena simple 1/4 lambda.
El receptor, sin embargo es un poco cutre: sin antena, el alcance es quizás no más de un metro, pero incluso con una antena de 1/4 lambda es marginalmente más, incluso con la línea de la vista gratis.
Para cualquier proyecto serio que recibe datos parecía que necesitaba mucho receptor RXB8 mejor (y más caro).

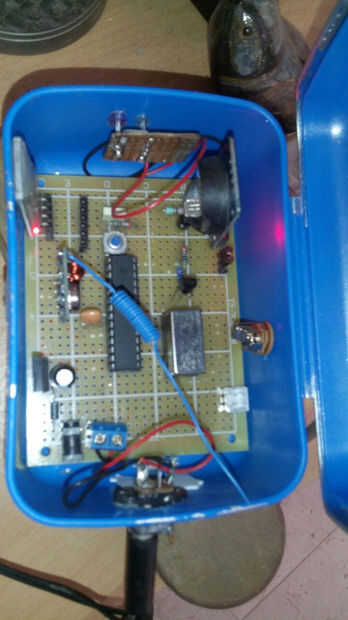

Sin embargo, cuando minera internet por una antena de bobina (intentando mejorar la antena de palo largo 17,2 cm) me encontré con un diseño de Ben Schueler, al parecer, una vez publicado en la revista elektor. Bastaría con una referencia a pdf de Ben para construirlo, pero así es mi foto y puedo añadir mi experiencia con él.
Es un diseño de bobina cargada llamado de 0,6 mm alambre envuelto alrededor de un núcleo mm 2,5.
La imagen da una clara descripción: una longitud de alambre de 25 cm debería ser suficiente. En la base es 17 mm de largo. Luego entra en 16 vueltas sobre un núcleo de 2,5 mm (Ben aconseja usar cable negro de instalación para esto. Sólo usé un destornillador)
Los resultados con esta antena son muy buenos. La distancia (con el receptor barato) que puede ser cubierta fácilmente va a 25 m con línea de vista, pero también en que la distancia se incrementará llegando a otras habitaciones con paredes de hormigón, fueron los anteriores 3 metros con línea de vista sería empujar los límites ya.
No soy el único con esta experiencia. Tengo al menos 2 personas me confirman que aumentó dramáticamente la gama de los pares de Tx/Rx baratos
