433 MHz RF une teoría, programa y circuito (1 / 4 paso)

Paso 1: Construir el transmisor

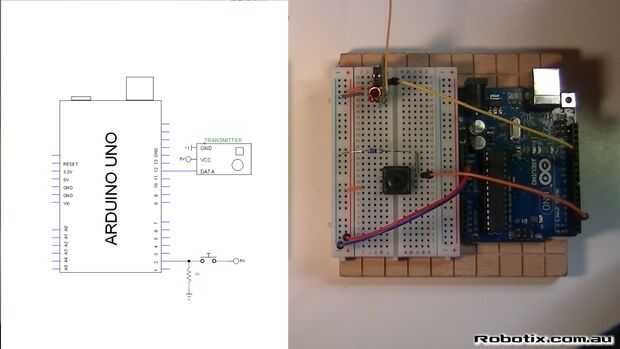

Observe el esquema y el circuito completo (video tutorial también está disponible)

Asegúrese de que hacer todo lo siguiente:

1. Conecte el módulo de la siguiente manera Vcc pin se conecta a 5V de Arduino GND a GND de Arduino y datos a Arduino Pin 12

2 el botón se conecta al pin 2 de Arduino y debe conectarse a tierra

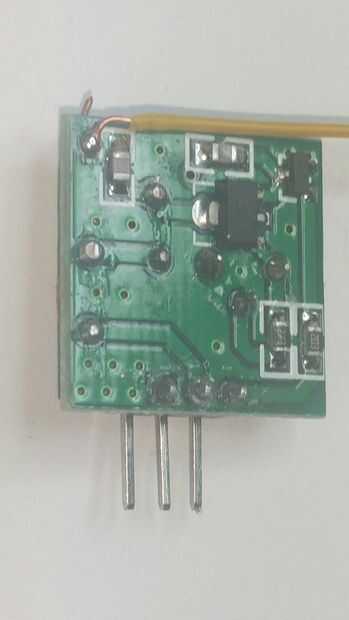

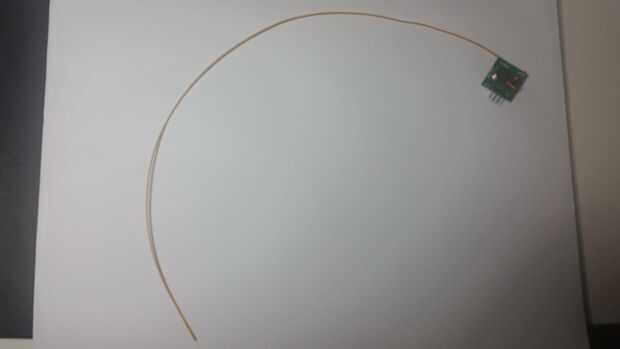

3. la antena debe ser soldadas en el módulo. La antena es de 35cm de largo y soldada en una ranura de la antena en el módulo transmisor.

4. la antena debe ser recto y si es posible.

Ver el video de tiempo: 00:40 ver el circuito construido desde cero
