433 MHz RF une teoría, programa y circuito (2 / 4 paso)

Paso 2: Construcción del receptor

Observe el esquema y el circuito terminado
Asegúrese de que hacer todo lo siguiente:

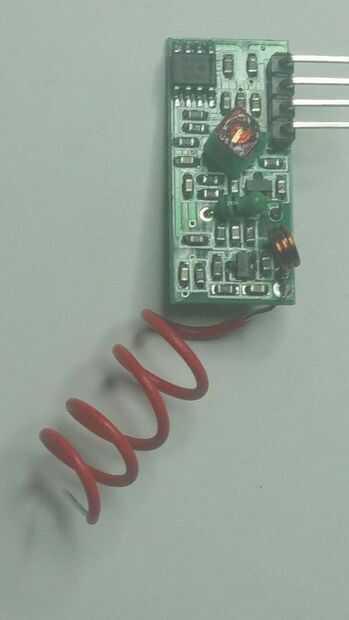

1. Conecte el módulo de la siguiente manera Vcc pin se conecta a 5V de Arduino GND a GND de Arduino y datos (junto a Arduino Pin 12

2. Conecte un LED rojo para Arduino pin 5

3. Conecte 1 o más verde LED con Arduino pin 7

4. conectar un zumbador piezoeléctrico pin Arduino 8

Ver el video de tiempo: 4:11 para ver el circuito construido desde cero
