$45 bricolaje FPV gafas para RC Quad helicópteros o aviones (3 / 6 paso)

Paso 3: Construcción de la carcasa de la pantalla

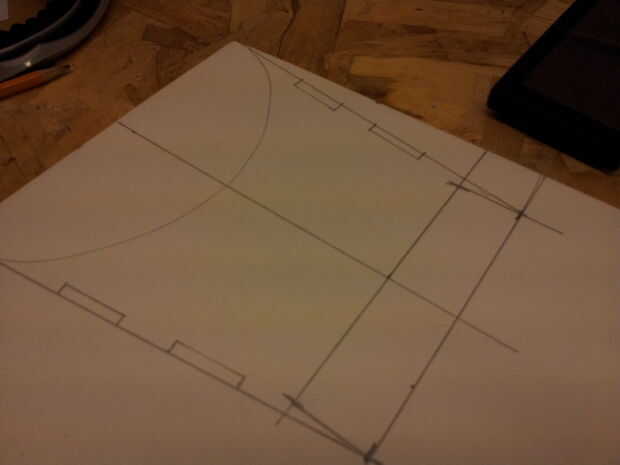

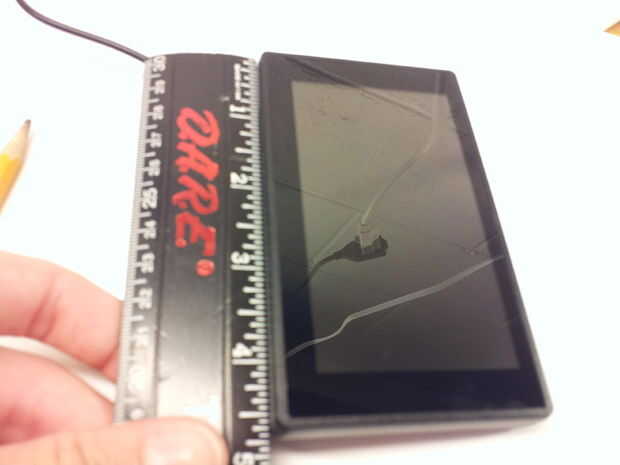

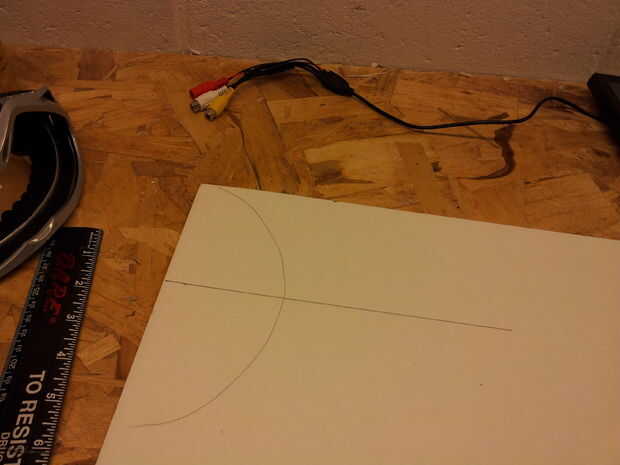

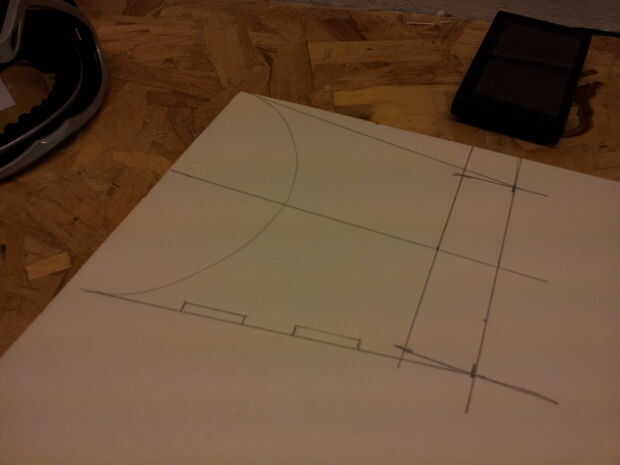

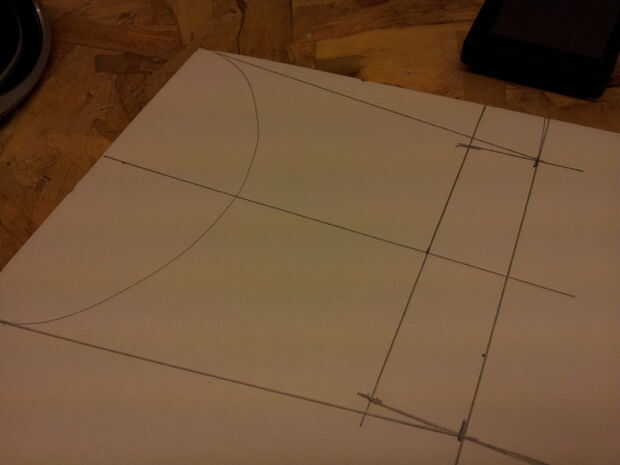

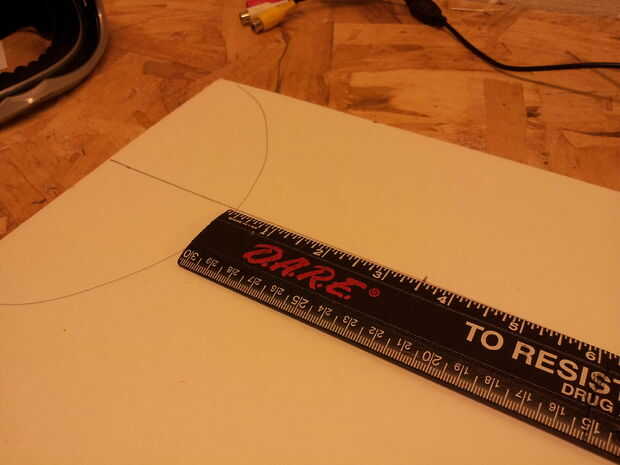

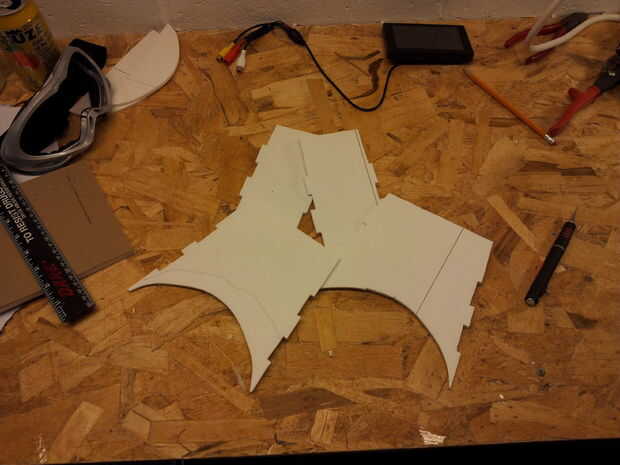

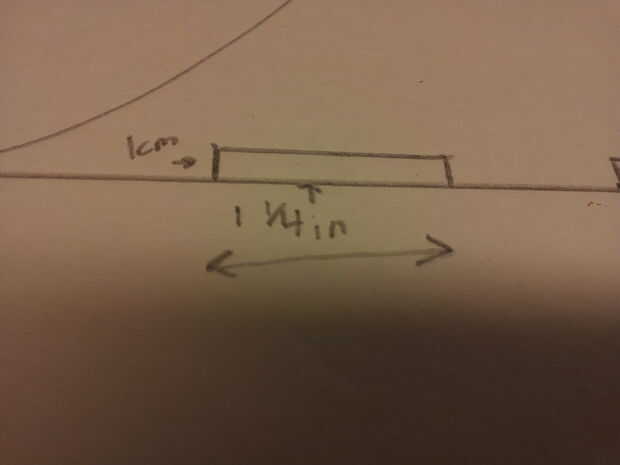

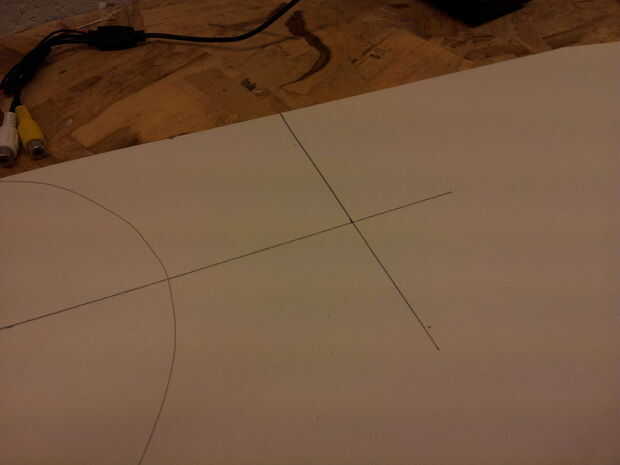

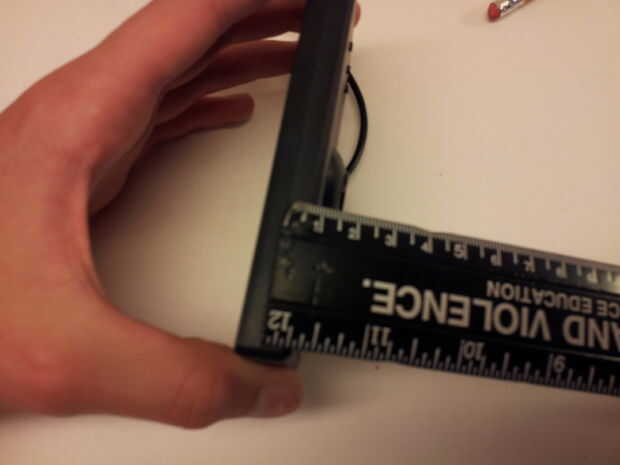

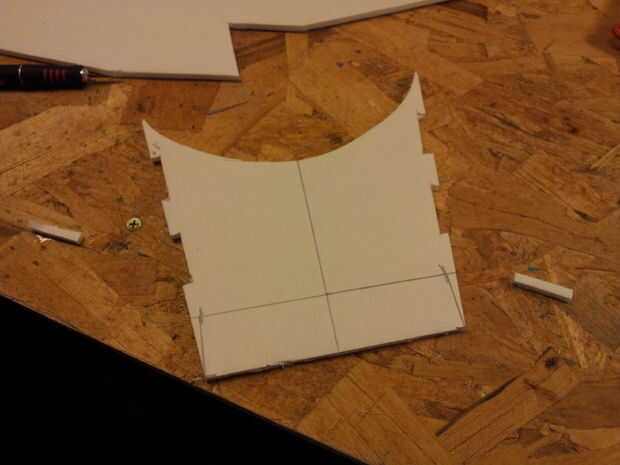

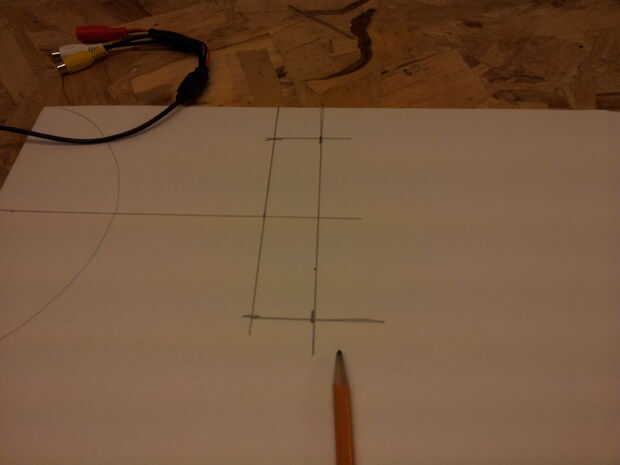

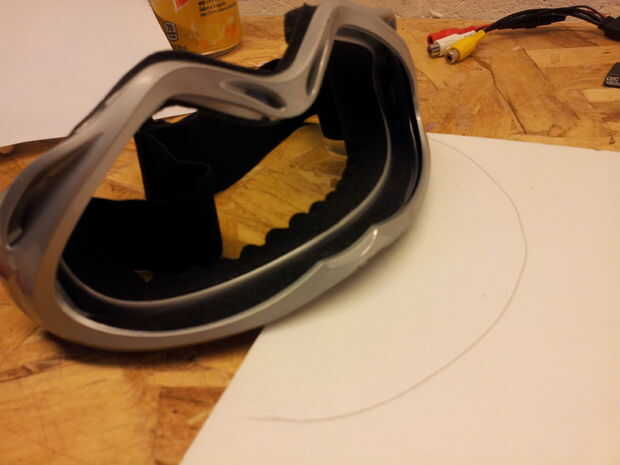

Start by popping out the lens of the ski goggles. Trazar la parte superior de las gafas en el tablero de la espuma, encontrar el centro de las gafas y dibujar una línea recta. (Asegúrese de que utilizar un cuadrado) Desde el borde de las gafas, mida la distancia que se desea que la pantalla (paso de 3 la medida) encontrar la longitud de la pantalla y centrarla en la línea (cuadro 5) entonces encontrar el ancho de la pantalla y y agregue eso medida desde la línea donde se sentaba la pantalla. Dibujar otra línea donde sería la parte de atrás de la pantalla. (la misma longitud del cuadro 5) Desde la esquina de las gafas a la muy lejana línea dibuje una línea con un borde recto. (Cuadro 8) Lo mismo en el otro lado. Hacer muescas en la línea que sólo fue dibujada. Las muescas deben ser 1 cm de profundidad y 1 1/4 pulgadas de largo, espacio los dos con otra pulgada. Duplicados en el otro lado y asegúrese de que la distancia desde la esquina de las gafas hasta la primera muesca es el mismo. (muescas puede variar dependiendo de la distancia que usted elija la pantalla para ser) Cortar la pieza y trazar en el tablero de la espuma. Cortar la pieza.

Lados:

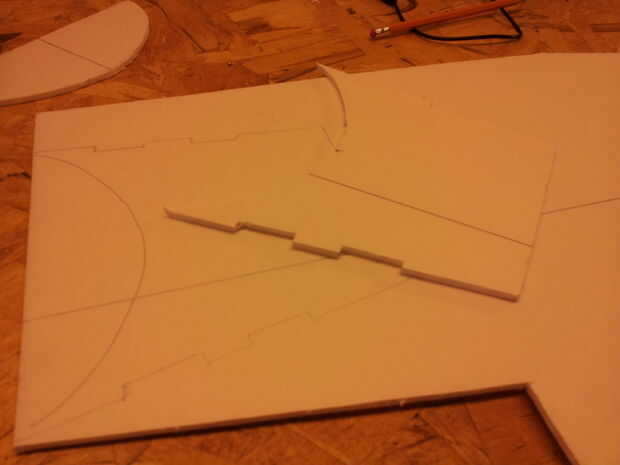

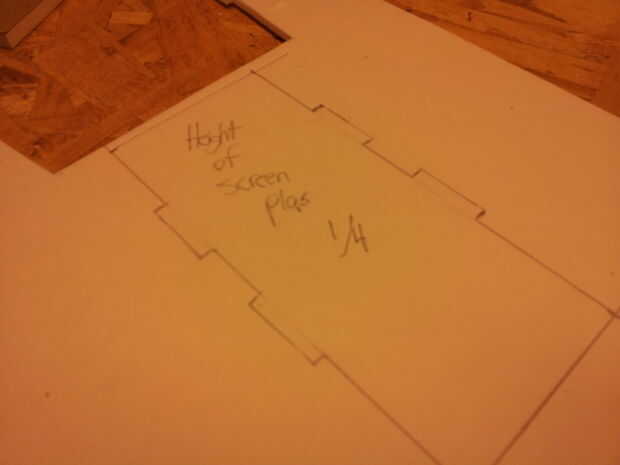

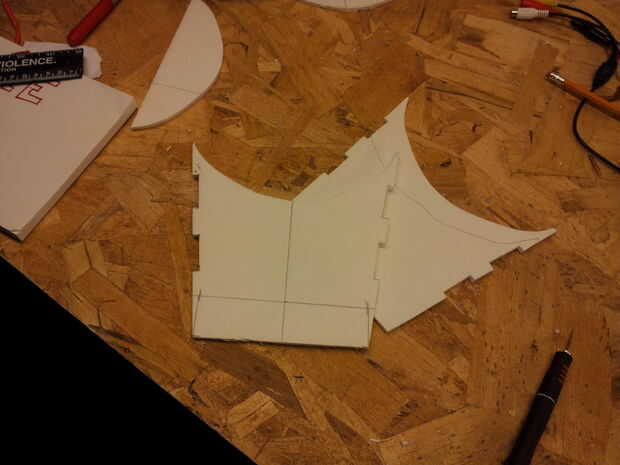

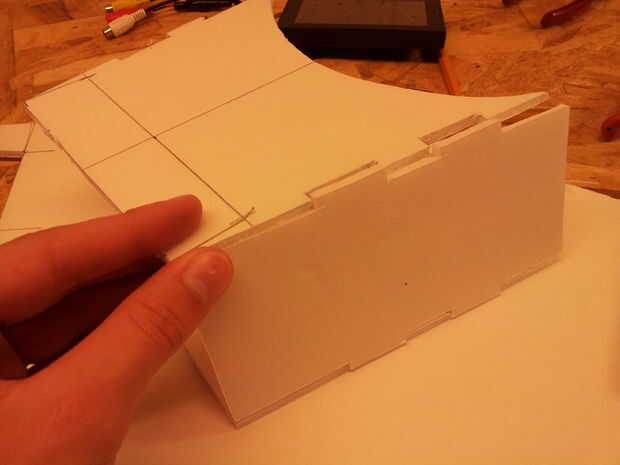

En primer lugar encontrar la altura de la pantalla y añadir 1/8 de pulgada. Entonces encuentre la longitud de la placa base. (el lado cónico) Hacer un cuadrado con las dos medidas que usted acaba de adquirir. (No recorte aún) Coloque la placa base junto al lado y hacer marcas en donde están las ranuras. Las muescas en el tablero lateral deben salir no! Recórtela, trace y corte que uno hacia fuera.
