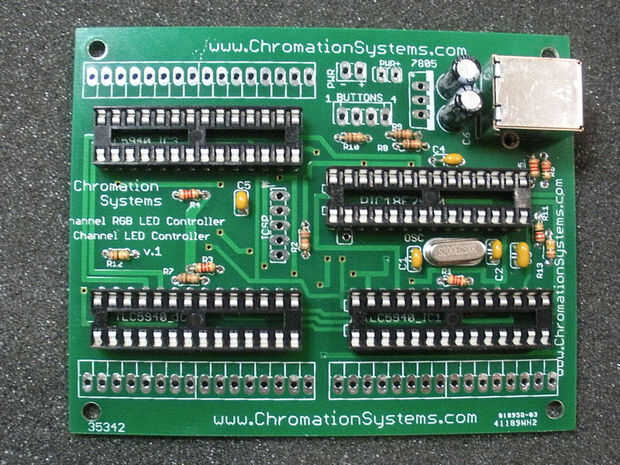

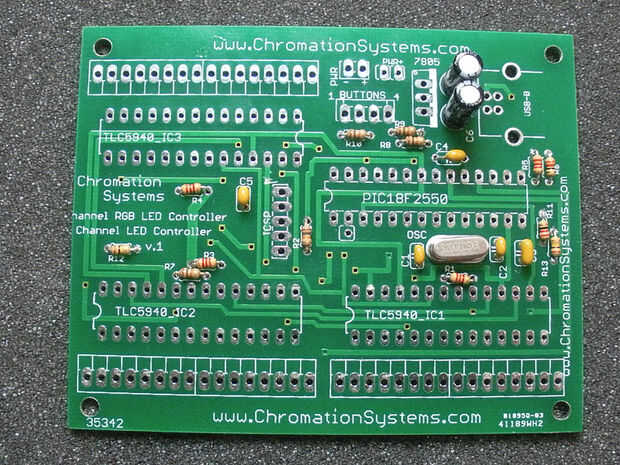

Paso 3: Oscilador, tomas, USB conector y 7805
Oscilador:
- Va de cualquier manera, etiquetado OSC
Zócalos:

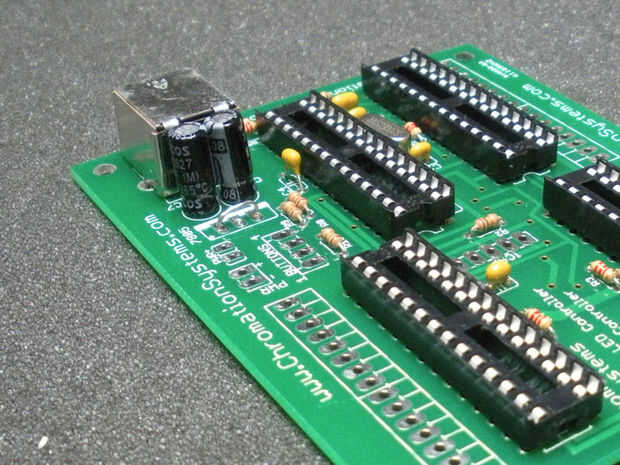

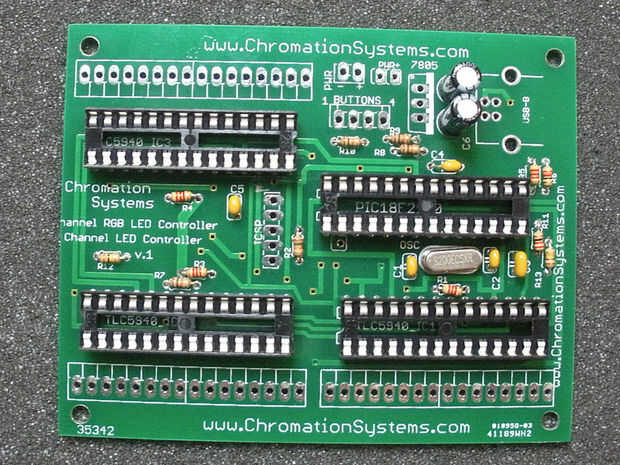

- Alinee la muesca en el extremo de las tomas con la muesca en el diagrama superior lateral, introduzca con cuidado, asegurar que no Haz roto pernos.
Conector USB:
- Introduzca, soldar primero las lengüetas de la cajas, asegúrese de que su sentado firmemente a la placa y soldar los 4 pernos.
Puente/7805: Hay una posición para un regulador de voltaje 7805, que opcionalmente se puede instalar, pero no utilizado en la mayoría de los casos. El circuito lógico requiere + 5v y el voltaje del LED puede ser 3, 3V a 17v. Si por ejemplo, 3 LEDs en serie están siendo controlados por el canal, un + 12v puede usarse para la entrada de controlador y LEDs, y el 7805 debe ser instalado. Si se utilizan 5mm RGB LED de ánodo común + 5v que fuente de alimentación debe usarse y el 7805 debe instalarse, pero tienen que conectar en su lugar. (como en la imagen) Si el voltaje de la fuente es superior a 5v el 7805 necesita ser instalado, pero no trate de usar el 7805 para regular el voltaje del LED como rápidamente se quemaría.
No usar el 7805:
- Utilizar el alambre de puente incluye filamento sólido para saltar los agujeros exteriores 2 de los 3 juntos. Asegúrese de que el cable no toque el orificio central.
- Desde el relleno de la parte inferior en el orificio central con soldadura.
Utilizando un 7805:
- Instalar según lo representado en el diagrama superior lateral, la lengüeta metálica debe hacer frente a los condensadores de 1uF.
