Paso 4: Terminales y cabezales

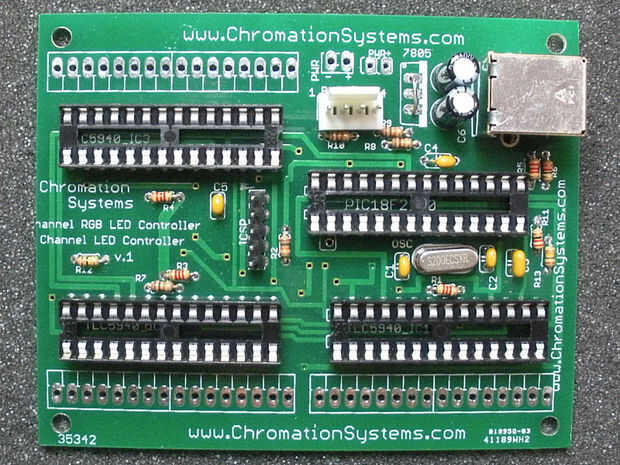

ICSP cabecera: Esto se utiliza para conectar el dispositivo a un PIC programador puede instalarse opcionalmente.

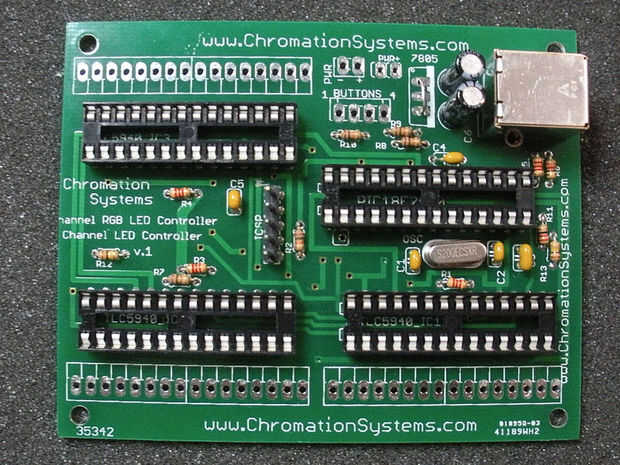

Botones de cabecera: 3 conmutadores pueden utilizarse para controlar el dispositivo, se utilizan 2 interruptores para seleccionar el patrón y el tercero se utiliza para apagar el LED salidas, pero no apague el dispositivo. Entradas del interruptor se tiran alto por el aparato, un lado de un momentáneo pulsador es conectado a los pines 2, 3 o 4 y los otros interruptores conducen al pin 1.
- Instalar 4 pines en la placa
- Paso siguiente cubre la Asamblea de botón
Pines de cabezal de botones:
- TOMA DE TIERRA
- Hasta seleccione patrón
- Apagar LED salidas
- Patrón seleccione abajo

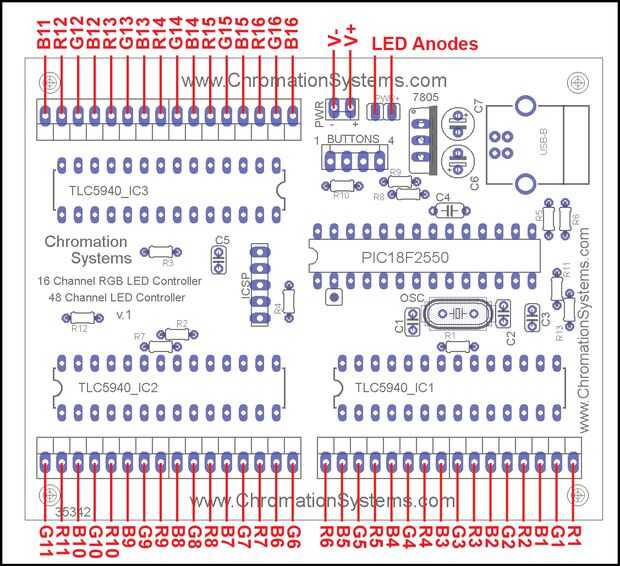

Conexión de LED: Este dispositivo utiliza LEDs de ánodo común, no hay puntos de conexión para los ánodos entre las cabeceras, los ánodos deben ser con cable por separado (en paralelo) y conectados a la tensión de la fuente o el PWR + posiciones en la PCB. O terminales rosca o cajas de cabezales o soldadura directa puede utilizarse para conectar los LEDs al controlador, se prefieren los terminales.
Visita la página de explicación de las partes

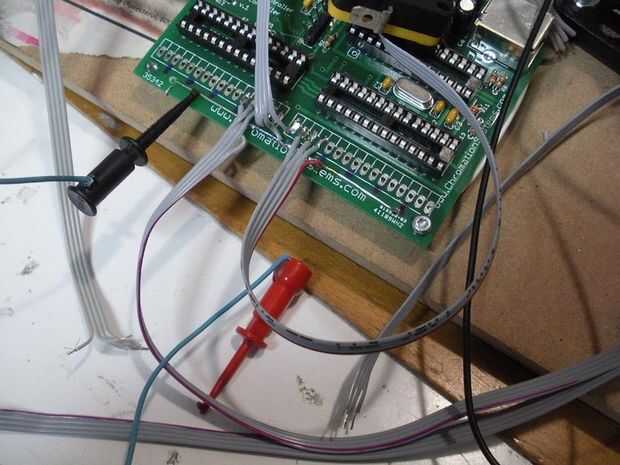

Directa de soldadura: Más detalles en el paso 7
- Los cables que conectan los LEDs del controlador se sueldan directamente sobre las almohadillas de soldadura de producción.
Conectores opcionales:
Estos conectores son opcionales y no son necesarios pero hacen conectar los LEDs más fácil. No se incluyen con el kit de base, pero pueden incluirse seleccionando la opción deseada al agregar el artículo a un carrito de la compra.

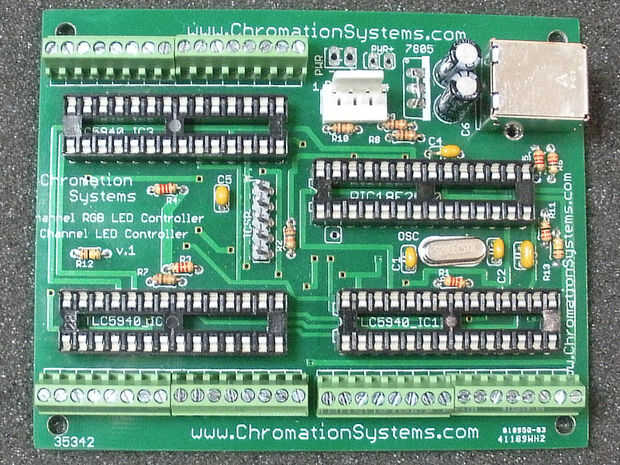

Terminales: tornillo de 6 x 8 posiciones abajo terminales se utilizan para conectar los LEDs, espaciados de la inmersión.
- Montaje de los terminales, con la apertura hacia el exterior todo el camino alrededor, hay bloques de terminal de posición de 6 x 8.
Cajas de cabezales: 8 x 3-pin headers con emparejar las cubiertas se utilizan para conectar los LEDs a la placa.
- Todas las cabeceras de 3 pines en el PCB, ocupándose de la rampa de la polaridad de la soldadura
- Cortar todos los cables de conexión de 3 hebras a la longitud de todos los LEDs que se utilizan.
- Coloque un engarzado al extremo de cada cable va a la PCB, utilizar Estas instrucciones para conectar los plegadores
- Averiguar el pinout de los cables e inserte los plegadores en las viviendas.
