48 canales Mono / 16 canal RGB LED controlador (5 / 9 paso)

Paso 5: Botón cableado

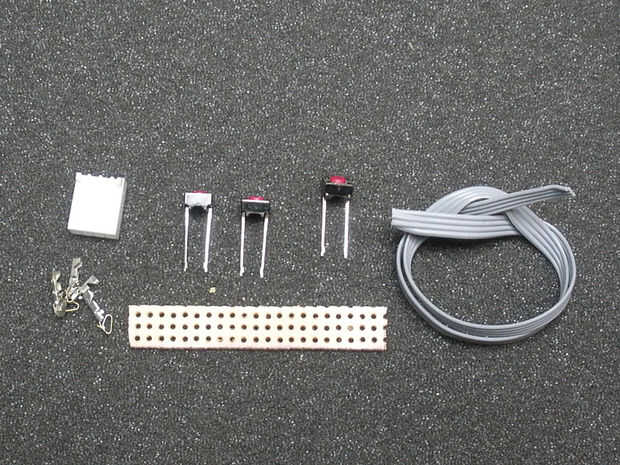

Conjunto de botones:

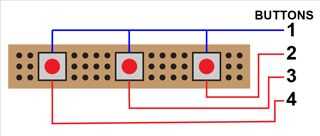

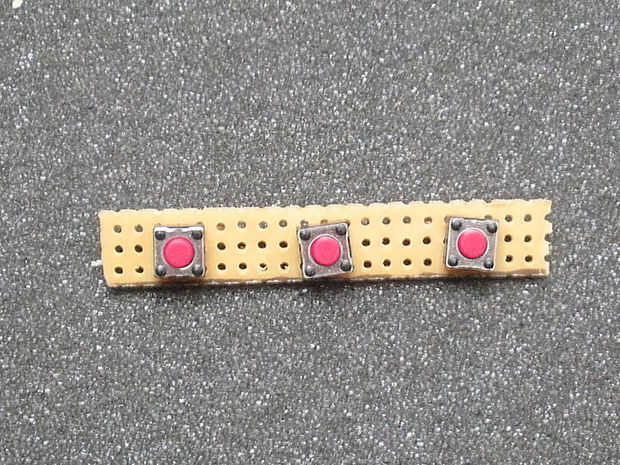

• Colocar los botones en el perfboard, los cables deben ir en los orificios exteriores no los mediados agujeros. Siga el diagrama si usted está planeando sobre el uso de la plantilla para taladrar.

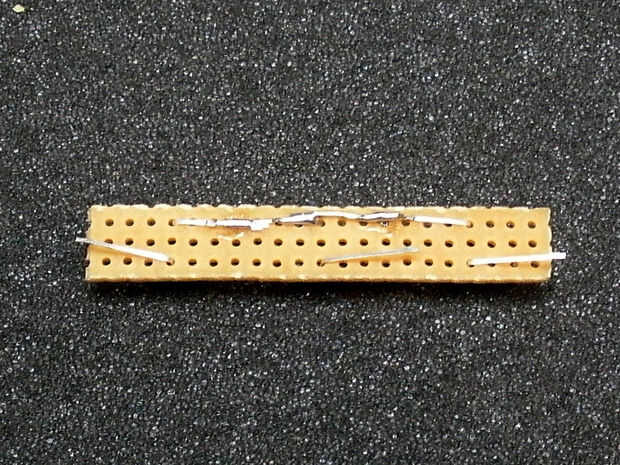

• Doblar todos los cables de un lado para que pueden conectar, un pedazo del puente se necesita alambre. Para un plomo de 3 todos los interruptores están en paralelo. Les de la soldadura a
• Utilice una cuchilla para separar el cable de cinta de filamento de 4 1/4" abajo. Es más fácil de empujar con la punta de la cuchilla y tire del cable mientras mantiene la hoja todavía. Do a ambos extremos.

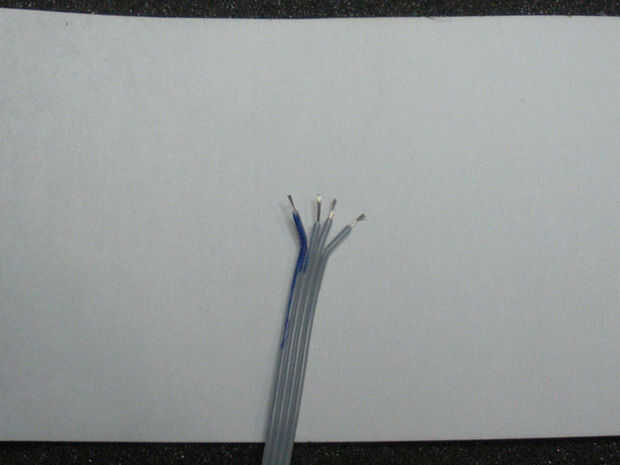

• Tira un 1/8" del aislante de cada cable, total 8 cables
• Marca un lado del cable de cinta con un sharpie, usar eso para toma de tierra, se conecta a los hilos que se sueldan en paralelo.

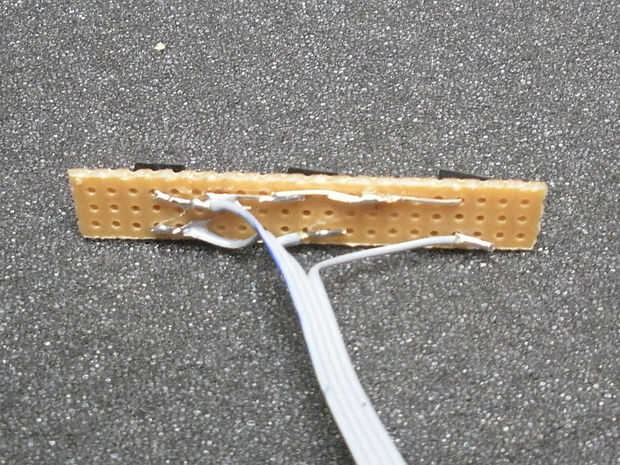

• Los 3 cables restantes ir a cada uno de la independiente botón cables, soldar los cables en orden.

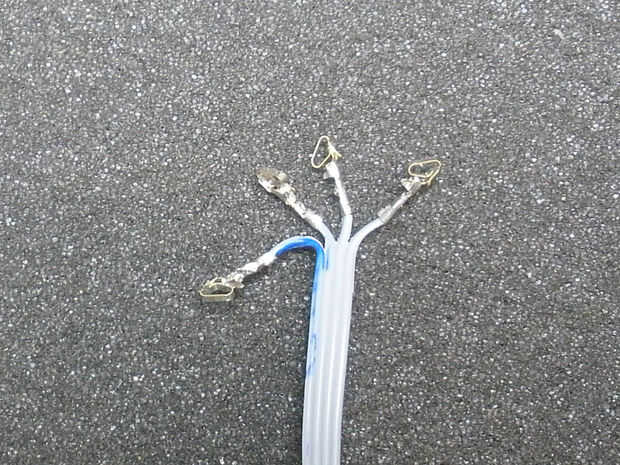

• Adjuntar Crimpea el otro extremo del cable de cinta. Consulte las instrucciones de
• Inserte los plegadores en la carcasa para que encajen en comprobar que van en el orden correcto.

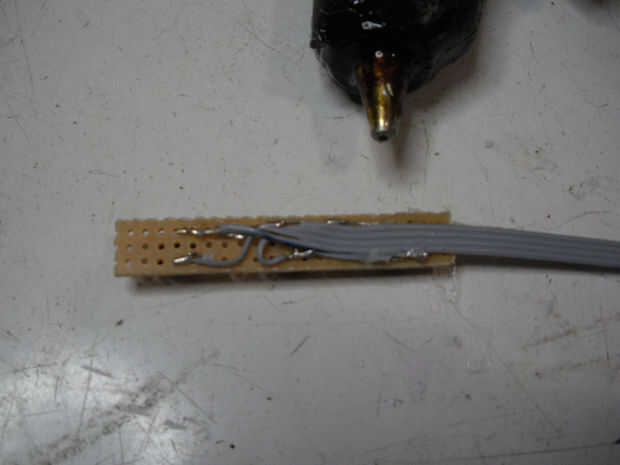

• Opcional: pegamento caliente el alambre hasta el perfboard para que nada se rompe flojamente.
