Paso 7: LED cableado

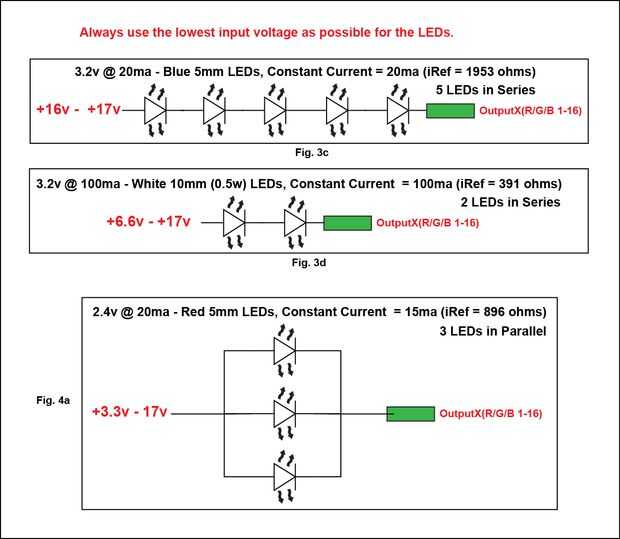

LED cableado: Como hemos comentado, este dispositivo hunde actual, significado ánodo del LED está conectado a V + y el cátodo está conectado al controlador. Regular LED puede ser utilizado o común ánodo RGB o bicolor también se puede utilizar. O combinaciones. Cada canal puede hundirse hasta 120ma en hasta 17v, pero el cada TLC5940 solo puede manejar hasta 2456w en Temp < 25 ° c, y va abajo 19.65mW por c 1 sobre 25 c. Para más detalles consulte la hoja de datos. Siempre tratar de utilizar la tensión más baja posible para los LEDs.

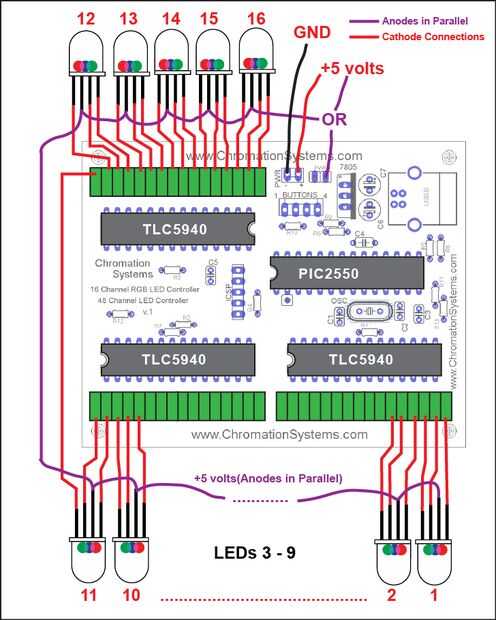

Cableado de ánodo común: Ánodo del LED está conectado en paralelo con todos los ánodos LED. Para uso con infinity espejos o cualquier otro proyecto donde los LEDs están instalados en un marco o soporte y se pueden conectar donde son.
- Instalar los LEDs, doblarlos o pegarlos en su lugar.
- Utilice un alambre de filamento sólido y conectar todos los ánodos de los LED sobre él, conéctelo a LED Voltaje +
- Los cátodos R-G-B del alambre al controlador en orden, consulte el diagrama.
RGB Pixel cableado: Cada ánodo común que LED RGB está cableado con cable de 4 hilos, 3 ir a los puntos de conexión de R-G-B y la cuarta está conectada al ánodo del LED que está conectado a un riel de voltaje que tiene que ser hackeado en el controlador. Usando un taladro y un alambre de filamento sólido. Cada LED(pixel) puede corrieron en diferentes direcciones con hacia fuera cualquier otros los alambres. Este método requiere hacer el método de soldadura directa para conectar los LEDs al controlador. Como un botones Arcade gabinete LED, o cualquier proyecto donde el controlador está en lugar y no necesita ser movido o eliminado.
- Consulte el diagrama Cómo perforar los agujeros en la PCB y cómo ejecutar el alambre sólido del filamento.
- Ejecutar el cable trenzado sólido y conectarse a la tensión del LED positiva, PWR + header puede utilizarse si el voltaje de entrada es igual al voltaje deseado de LED.
- Soldar los LEDs en PCB uno por uno, los cátodos de los puntos de conexión de la soldadura y la soldadura los ánodos el ferrocarril de cable trenzado sólido.
