4AA pilas potencia 12V LED Spotlight - 12V fuente de alimentación (1 / 4 paso)

Paso 1: Diseñar el prototipo

El corazón de esta aplicación es LT1073 IC. Es un manejo de potencia IC que camina encima de baja tensión en alta tensión por el cambio.

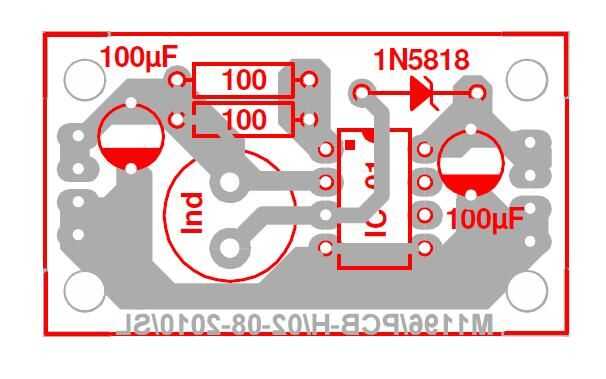

Primero había grabado cuatro PCB prototipo utilizando un software de diseño de PCB y otras herramientas. Los PCB son muy pequeñas (4cmX2cm) porque los componentes tienen que soldar tan cerca en cuanto a la IC; debido a los problemas de rendimiento. Hice tierra cobre pista tan ancha como sea posible.

Ahora mi prototipo funciona bien y decidí hacer el PCB en gran cantidad. Hice algunos cambios y enviar mi archivo de PCB a una empresa local de producción de PCB y primero conseguí 100 pedazos de PCB. Los PCB son de buena calidad con puntos de soldadura y cobre escudo; fácil de soldar.
