Paso 3: Paso 3 - agregar la placa
La placa viene con cinta de doble cara. Salí de la primera fila de la placa abierta en caso de que quisiera añadir otros sensores más adelante.

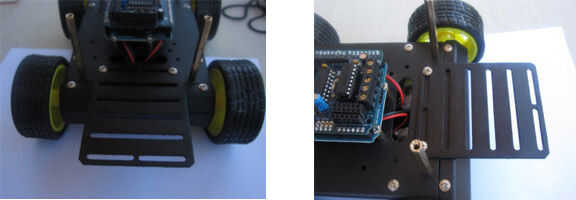

A continuación, deslice el cable de servo a través de la placa superior y conecte a SER1.
Conecte uno de los puentes al pin A0 que es el cable verde de abajo. Luego conecte un cable de puente para conectar a tierra (amarillo) y uno de 5 voltios (rojo).

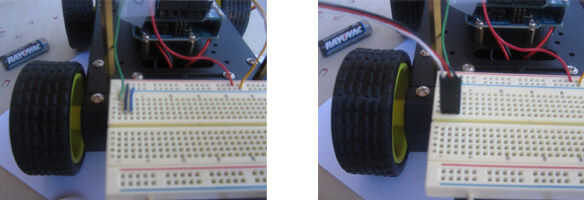

En la protoboard conectar el poder (cable rojo) a la primera fila, la tierra (cable amarillo) para la segunda fila y el cable de señal a la primera columna.
Poner el encabezado en un extremo del cable de extensión y poner en el tablero como se muestra a continuación. El cable blanco es la señal, el cable rojo es el poder y el cable negro es tierra.
