Paso 2: Diseño de PCB
Que utiliza los circuitos originales que construí para el prototipo, esto se basa en la escala abajo versión de cubo de Kevin Darrahs 8 x 8 x 8.
Furtivamente en un pequeño extra que era un chip de MSGEQ7 de modo que puedo tener el cubo de reaccionar a un sonido de entrada como un iPod. El chip es grande ya que proporciona una salida de ecualizador gráfico de 7 canales que fácilmente se utiliza en el arduino.
He construido una matriz de módulo RGB de 8 x 8 que actúa como un ecualizador gráfico de 7 bandas usando la viruta de MSGEQ7, cuando tengo tiempo que voy a añadir un instructable sobre.
Este diseño fue condensado por lo que pude apretar en la base del cubo. Me encanta diseño de circuito para que esta parte me llevó años y curado mi TOC potenciales componentes ordenados y aseados rastros :-)
El diseño fue realizado usando Fritzing y la junta fue fabricado también por ellos, han usado muchas veces antes y siempre han tenido gran servicio.

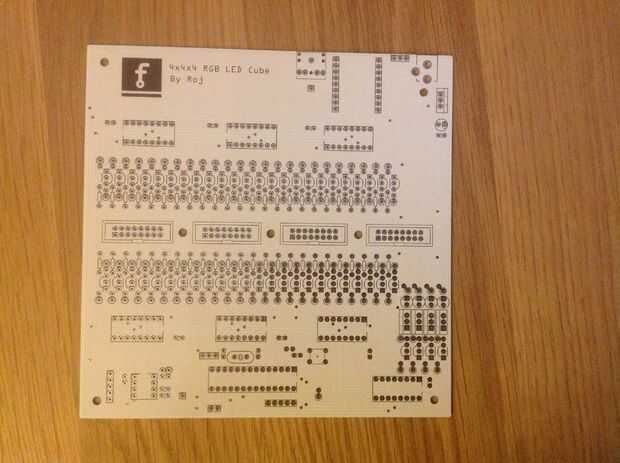

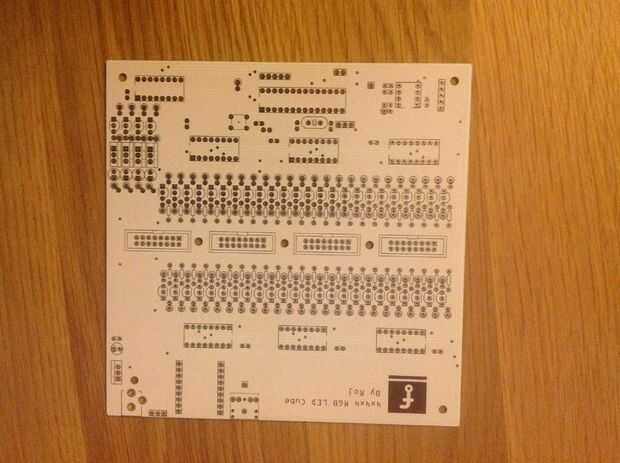

Estaba tan contento cuando llegaron las tarjetas, algo de belleza...

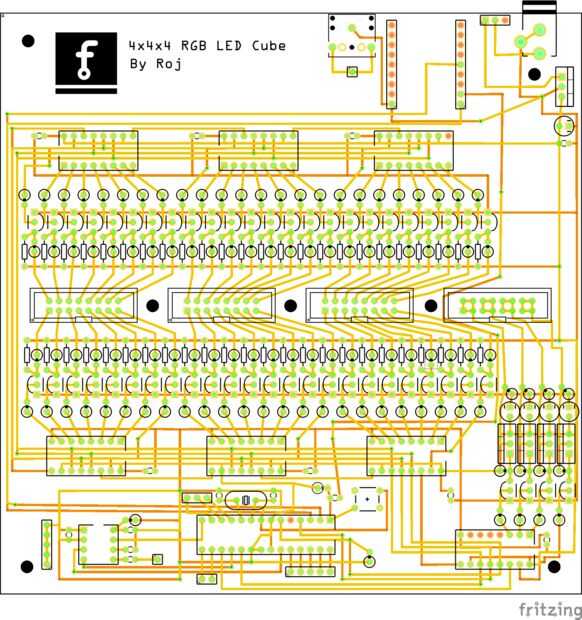

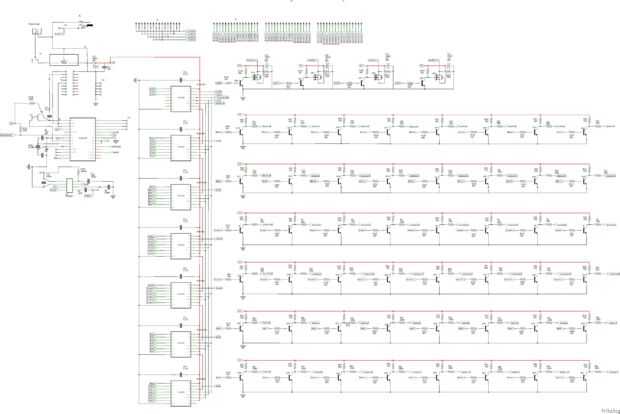

Diseño de PCB de fritzing aquí, será resolver el esquema cuando tengo tiempo.
