4x4x4 RGB LED Cube (4 / 8 paso)

Paso 4: Lista de piezas

Lista de piezas hasta ahora... Voy a añadir más detal.

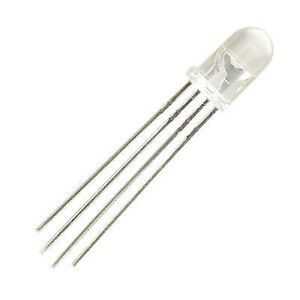

64 Leds RGB ánodo común

74HC595 7 paquete DIP16 [THT]; tipo 74HC595

2 condensadores cerámicos de 22pf

1 Capacitor cerámico 33pf

2 Capacitor cerámico de 100nF

1 condensador cerámico 10nF

Condensador de cerámica de 8 0.1µF

4 condensador electrolítico 100uf

1 MSGEQ7 + 8 pines I / titular de la C

4 genérico envuelto encabezado - 16 pernos doble fila

4 tapones de 16 pines

2 Jefe femenino genérico - 9 pines solo fila

Genérica encabezado femenino 2 - pernos de 1

1 enchufe

() 52 Transistor de NPN

4 básico FET canal P

32 50 Ω resistencia

104 1 Resistencia Ω k

20 resistencia Ω 100

Resistencia Ω de 1 200 k

Resistencia de 2 10 k Ω

1 interruptor de palanca

1 pulsador

Regulador de 1 voltaje - 5V

1 atmega328

1 3,5 mm Jack de Audio

1 cristal 16 Mhz
